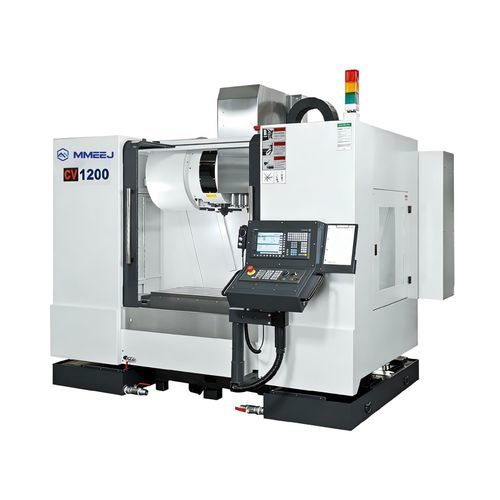

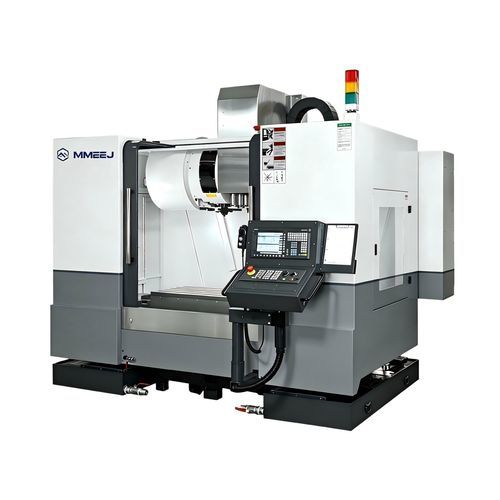

3轴CNC加工中心 CV series立式BT40BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40, BT 50
- 工具数量
- 24工具
- 相关功能
- 铣削, 钻孔
- 其他特性
- 刚性, 可自动更换工具
- X轴
最多: 2,000 mm
(78.74 in)最少: 600 mm
(23.62 in)- Y轴
最多: 900 mm
(35.43 in)最少: 410 mm
(16.14 in)- Z轴
最多: 800 mm
(31.5 in)最少: 540 mm
(21.26 in)- 转速
6,000 rpm, 8,000 rpm, 10,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1)- 输出功率
1.5 kW, 2 kW, 3.5 kW, 4.5 kW
(2.04 hp, 2.72 hp, 4.76 hp, 6.12 hp)- X轴进给速度
20 m/min, 24 m/min, 36 m/min
- Y轴进给速度
20 m/min, 24 m/min, 36 m/min
- Z轴进给速度
18 m/min, 24 m/min
- 最大台面负荷
最多: 3,000 kg
(6,614 lb)最少: 350 kg
(772 lb)- 工具重量(最大)
7 kg, 8 kg, 15 kg
(15.4 lb, 17.6 lb, 33.1 lb)- 总重量
最多: 21,000 kg
(46,297.08 lb)最少: 4,200 kg
(9,259.42 lb)
产品介绍
概述
CV Series立式加工中心采用经过仿真设计的高刚性机床床身，旨在实现刚性最大化并尽量减轻质量。适用于板状、盘状和壳体类零件、精密零件及模具的加工。每台机床支持一次装夹完成多道工序——铣削、镗削、钻孔、扩孔、沉孔和攻丝，并标配自动换刀机构（ATC）、全封闭防护罩、自动润滑、冷却系统和便携式手动脉冲发生器（MPG）。
技术概况（CV Series）
特点
适用领域
控制与可选项
CV Series立式加工中心采用经过仿真设计的高刚性机床床身，旨在实现刚性最大化并尽量减轻质量。适用于板状、盘状和壳体类零件、精密零件及模具的加工。每台机床支持一次装夹完成多道工序——铣削、镗削、钻孔、扩孔、沉孔和攻丝，并标配自动换刀机构（ATC）、全封闭防护罩、自动润滑、冷却系统和便携式手动脉冲发生器（MPG）。
技术概况（CV Series）
- 型号：CV-600、CV-800、CV-1000A、CV-1000B、CV-1200A(B)、CV-1400(A/B)、CV-1600、CV-2000。
- 行程（约）：X 600–2000 mm，Y 410–900 mm，Z 540–800 mm；主轴端面到工作台距离因型号而异。
- 主轴转速：CV-600最高10,000 rpm；多数型号为6,000–8,000 rpm；部分型号提供双速选项。
- 刀库：通常24把刀（某些型号可达30把）；换刀方式为刀臂；刀柄类型为BT-40或BT-50，视型号而定。
- 主轴电机功率（连续/30分钟）：约5.5 kW至18.5 kW（部分型号有更高选项）。
- 工作台尺寸与最大承载：从700×400 mm / 350 kg到2100×850 mm / 3000 kg，视型号而定。
- 控制系统：标配 Mitsubishi M80。整机重量约4,200–21,000 kg。电源需求 15–40 kVA。水箱容量 200–550 L。压缩空气：6 kg/cm²。
特点
- 通过仿真优化的高刚性床身，在提高刚性的同时减轻质量。
- 配备自动换刀装置（ATC），采用刀臂换刀。
- 全封闭防护罩，保障操作人员安全。
- 自动润滑与一体化冷却系统。
- 标配便携式手动脉冲发生器（MPG）。
- 支持一次装夹完成多道工序（铣削、镗削、钻孔、扩孔、沉孔、攻丝）。
- 提供多种主轴、刀库和电机配置以满足不同工况。
适用领域
- 板件、盘件和壳体类零件加工。
- 精密零件及模具/工装加工。
- 对刚性和多工序能力有要求的中大型零件生产。
控制与可选项
- 标准控制：Mitsubishi M80。随机提供便携MPG。
- 可选项：主轴功率方案、不同刀库容量、冷却/过滤套件、额外的安全和自动化选装件。
