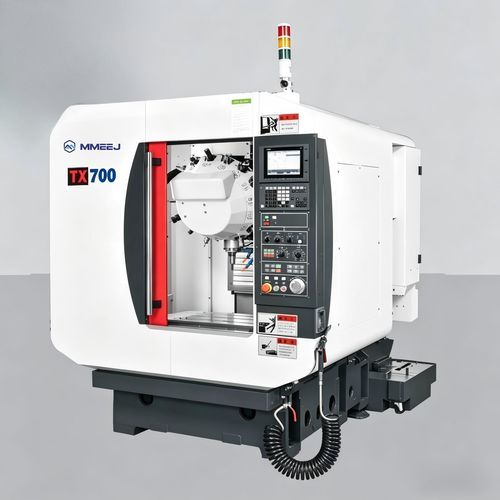

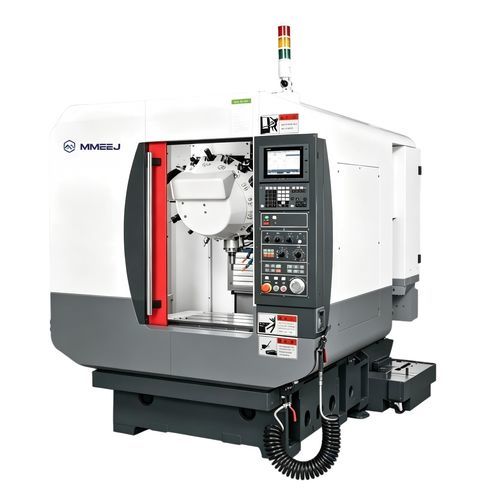

CNC数控钻孔攻丝机 TX series立式3轴用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 立式
- 轴数量
- 3轴
- 应用
- 用于钢材, 医用, 用于金属板
- 其他特性
- 高速, 高精度, 可自动更换工具
- 功率
1,500 W, 2,200 W, 3,500 W, 5,500 W
- 旋转速度
12,000 rpm
(75,398.2 rad.min-1)- 重量
3,000 kg, 3,500 kg, 4,100 kg
(6,614 lb, 7,716 lb, 9,039 lb)
产品介绍
产品概述
立式CNC钻孔与攻丝加工中心，针对高速钻孔与攻丝以及多工序加工优化。占地小、精度稳定，适用于电子、汽车和医疗等行业的小到中型精密零件批量加工。
主要特性
机器规格
技术参数与典型应用
立式CNC钻孔与攻丝加工中心，针对高速钻孔与攻丝以及多工序加工优化。占地小、精度稳定，适用于电子、汽车和医疗等行业的小到中型精密零件批量加工。
主要特性
- 多工序能力：在一次装夹中完成钻孔、攻丝、铣削、倒角和镗孔，减少夹装误差与周期时间。
- 材料兼容性：适用于铝合金、铜、不锈钢及塑料，特别适合轻量化精密零件加工。
- 生产灵活性：程序与刀具切换快速，支持小批量、多品种生产模式。
机器规格
- 型号：TX-500 | TX-700 | TX-1000
- 行程（mm）：X = 500 | 700 | 1000；Y = 400 | 400 | 500；Z = 330 | 330 | 350
- 主轴鼻端到工作台（mm）：170-500 | 170-500 | 150-500
- 主轴转速：12,000 rpm（所有机型）
- 自动换刀系统：盘式（无臂），21把刀库；最大刀具直径（无邻刀）60/80 mm；最大刀具长度250 mm；最大刀具重量3 kg；刀柄 BT-30
- 电机：主轴电机 3.5 kW 连续 / 5.5 kW（15分钟）；XY/Z 轴电机 1.5 / 1.5 / 2.2 kW
- 工作台：面积 650x400 | 850x400 | 1100x500 mm；最大承载 250 | 250 | 350 kg；T 槽 3x14x125 mm
- 速度：快移 X/Y/Z = 48/48/48 m/min；切削进给 1–20,000 mm/min（TX-500/700），1–30,000 mm/min（TX-1000）
- 控制器：Mitsubishi M80
- 其他：机床重量 ~3000 | ~3500 | ~4100 kg；功率消耗 15 KVA；冷却液箱 200 | 200 | 300 L；气源 6 kg/cm²
技术参数与典型应用
- 系列：TX（TX-500、TX-700、TX-1000）
- 典型应用：适用于3C电子、汽车零件和医疗器械等小至中型精密零件的批量加工
- 主要优势：高主轴转速、占地小、多工序能力以及无臂ATC实现高效换刀
