5轴CNC加工中心 SVW series立式HSK A-63SK40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- HSK A-63, SK40, HSK-A100, HSK-T63, HSK-T100
- 工具数量
- 30工具
- 其他特性
- 高速
- X轴
460 mm, 800 mm, 1,250 mm
(18.11 in, 31.5 in, 49.21 in)- Y轴
600 mm, 800 mm, 1,300 mm
(23.62 in, 31.5 in, 51.18 in)- Z轴
400 mm, 600 mm, 800 mm
(15.75 in, 23.62 in, 31.5 in)- 转速
10,000 rpm, 12,000 rpm, 18,000 rpm, 30,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 113,097 rad.min-1, 188,496 rad.min-1)- 输出功率
最少: 10 kW
(13.6 hp)最多: 54 kW
(73.42 hp)- X轴进给速度
最少: 20 mm/min
(0.01 in/s)最多: 20,000 mm/min
(13.12 in/s)- Y轴进给速度
最少: 20 mm/min
(0.01 in/s)最多: 20,000 mm/min
(13.12 in/s)- Z轴进给速度
最少: 20 mm/min
(0.01 in/s)最多: 20,000 mm/min
(13.12 in/s)- 最大台面负荷
500 kg, 850 kg, 2,000 kg, 2,500 kg
(1,102 lb, 1,874 lb, 4,409 lb, 5,512 lb)- 工具重量(最大)
6 kg, 8 kg, 10 kg, 25 kg
(13.2 lb, 17.6 lb, 22 lb, 55.1 lb)- 放置精度
0.006 mm
(0.00024 in)- 重复精度
0.004 mm
(0.00016 in)- 总重量
10 t, 16 t, 35 t
(11.02 us ton, 17.64 us ton, 38.58 us ton)- 整体长度
4,000 mm, 5,400 mm, 6,900 mm
(157.5 in, 212.6 in, 271.7 in)- 整体宽度
3,800 mm, 4,500 mm, 5,300 mm
(149.6 in, 177.2 in, 208.7 in)- 总高度
3,200 mm, 3,500 mm, 3,900 mm
(126 in, 137.8 in, 153.5 in)
产品介绍
概述

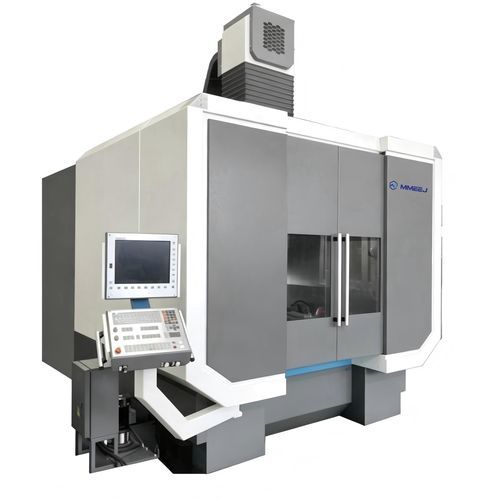

SVW 系列为立式五轴联动加工中心，配备摇篮式 A/C 回转工作台、高速电主轴及精密进口组件。支持一次装夹完成工件的全工序加工；高速的快速移动显著减少非加工时间，有利于提高产能利用率。
主要参数
适用领域
可选项与配置
订购信息
SVW 系列为立式五轴联动加工中心，配备摇篮式 A/C 回转工作台、高速电主轴及精密进口组件。支持一次装夹完成工件的全工序加工；高速的快速移动显著减少非加工时间，有利于提高产能利用率。
主要参数
- 系列与型号：SVW series（SVW60C、SVW60C-F、SVW80C、SVW80C-F、SVW125A、SVW125A-F）
- 工作台直径：φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200（视型号而定）
- 最大工作台承载：根据型号从 ≤500 kg 到 2500 kg 不等
- 工件最大尺寸（直径×高度）：视型号可达 1360×700 mm
- X/Y/Z 行程：从 460/600/400 mm 到 1250/1300/800 mm（型号相关）
- A 轴摆动：最高 ±140°；C 轴旋转：360°
- 切削进给：20–20,000 mm/min（部分机型限于 10,000 mm/min）
- X/Y/Z 快速移动速度：最高可达 60,000 mm/min（视型号）
- 主轴选项：多种转速与功率配置（例如最高可达 30,000 rpm；功率示例可至 45/54 kW）
- 主轴锥孔：HSK-A63、HSK-T63、SK40（724 锥度）、HSK-A100、HSK-T100
- 刀库（可选）：常见 30 把（部分型号 40 把）；换刀方式为机器人手臂
- 数控系统（可选）：Heidenhain TNC640
- 整机总功率：约 88–109 kVA；整机重量约 10 吨至 35 吨（视型号而定）
适用领域
- 适用于航空航天、汽车、模具与工装、能源、重型机械以及精密装备制造
- 适合一次装夹完成复杂五面体、自由曲面及大型/重型工件的加工
可选项与配置
- 根据切削需求选择不同主轴转速/功率及锥孔配置
- 可选刀库容量与机器人换刀装置
- 控制系统选项（Heidenhain TNC640）及辅助系统：冷却液、排屑装置、夹具等
订购信息
- 请在询价时注明所需型号（SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F）及配置选项
- 如需详细配置、现场电力/基础要求及交期信息，请联系供应商
