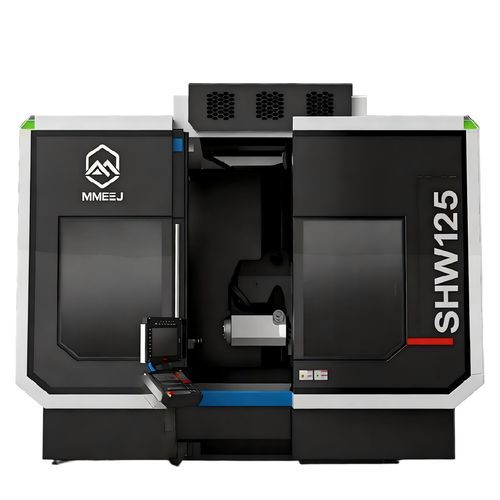

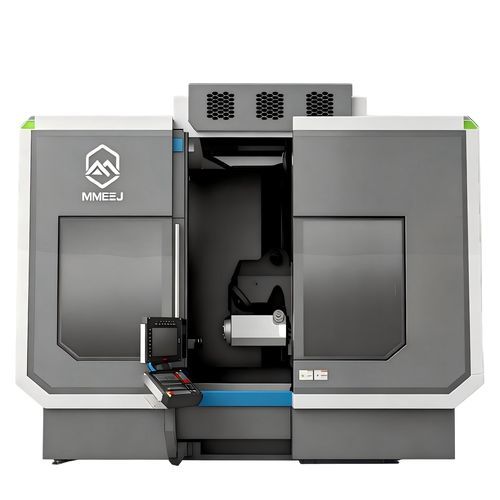

5轴CNC加工中心 SHW series通用旋转台式SK50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 结构
- 旋转台式
- 主轴头
- HSK-A100, SK50
- 其他特性
- 高速, 高速
- X轴
1,000 mm, 1,250 mm, 1,600 mm, 2,100 mm
(39.37 in, 49.21 in, 62.99 in, 82.68 in)- Y轴
1,000 mm, 1,250 mm, 1,600 mm, 2,100 mm
(39.37 in, 49.21 in, 62.99 in, 82.68 in)- Z轴
1,000 mm, 1,400 mm, 1,700 mm
(39.37 in, 55.12 in, 66.93 in)- 转速
最多: 10,000 rpm
(62,832 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
35 kW, 43 kW, 52.4 kW, 54 kW, 75 kW
(47.59 hp, 58.46 hp, 71.24 hp, 73.42 hp, 101.97 hp)- X轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- Y轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- Z轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- 最大台面负荷
2,000 kg, 4,000 kg, 6,000 kg
(4,409 lb, 8,818 lb, 13,228 lb)- 放置精度
0.006 mm
(0.00024 in)- 重复精度
0.004 mm
(0.00016 in)- 总重量
20 t, 40 t, 50 t
(22.05 us ton, 44.09 us ton, 55.12 us ton)- 整体长度
5,300 mm, 5,500 mm, 7,000 mm, 9,600 mm
(208.7 in, 216.5 in, 275.6 in, 378 in)- 整体宽度
5,200 mm, 6,300 mm, 6,800 mm, 8,000 mm
(204.7 in, 248 in, 267.7 in, 315 in)- 总高度
3,600 mm, 3,700 mm, 4,000 mm, 5,300 mm
(141.7 in, 145.7 in, 157.5 in, 208.7 in)
产品介绍
概述
SHW系列为可实现垂直-水平转换的5轴加工中心，适用于对大型、复杂工件进行一次装夹完成多道工序的加工。该系列配备B轴铣头、连续驱动的C轴回转工作台和高速电主轴，支持完整的5轴加工，并通过多数型号可达60,000 mm/min的快速移动显著降低非切削时间（SHW210：40,000 mm/min）。型号：SHW100、SHW125、SHW160、SHW210。
主要技术参数
适用领域
生产优势
选配与配置
联系
如需技术图纸、配置选项或报价，请将工件规格和生产要求提供给我们的销售团队。
SHW系列为可实现垂直-水平转换的5轴加工中心，适用于对大型、复杂工件进行一次装夹完成多道工序的加工。该系列配备B轴铣头、连续驱动的C轴回转工作台和高速电主轴，支持完整的5轴加工，并通过多数型号可达60,000 mm/min的快速移动显著降低非切削时间（SHW210：40,000 mm/min）。型号：SHW100、SHW125、SHW160、SHW210。
主要技术参数
- 型号与工作台有效尺寸（直径×宽度）：SHW100 φ1,100×950 mm；SHW125 φ1,250×1,160 mm；SHW160 φ1,600×1,250 mm；SHW210 φ1,700 mm
- 最大承载能力：SHW100/SHW125 ≤ 2,000 kg；SHW160 ≤ 4,000 kg；SHW210 ≤ 6,000 kg
- X/Y/Z行程（mm）：SHW100 1000/1000/1000；SHW125 1250/1250/1000；SHW160 1600/1600/1400；SHW210 2100/2100/1700
- B轴摆角：-30°至180°；C轴：连续旋转（n×360°）
- 切削进给速度：20–20,000 mm/min；快移速度：多数型号可达60,000 mm/min（SHW210：40,000 mm/min）
- 主轴转速：0–10,000 rpm（SHW100/125）或0–7,000 rpm（SHW160/210）；主轴锥度：根据型号为SK50或HSK-A100
- 主轴功率（S1/S6-40%）：例如 — SHW100/125 35/43 kW；SHW160 52.4/54 kW；SHW210 75/75 kW
- 刀库（可选）：40–60把；自动换刀由机械臂完成；刀具最大直径（相邻空位）φ250 mm
- 精度：X/Y/Z定位精度 0.006 mm；重复定位精度 0.004 mm；B/C轴定位 6 秒；RTCP联动精度 ±0.02 mm
- 可选数控系统：Heidenhain TNC640；整机总功率：95–150 kVA；整机质量约：20–50 t
适用领域
- 用于航空航天、汽车、能源及重型装备领域的大型零件加工
- 适用于需复杂5轴轮廓的模具与冲压模具制造
- 适合需工作台旋转与高承载能力的旋转类及圆柱类零件加工
生产优势
- 一次装夹加工可减少工件搬运和累积误差
- 垂直/水平转换配置提升对多种几何形状的适应性
- 高速快移减少非切削时间，提高产能
- 精确的轴控与RTCP保证可重复的多轴加工精度
选配与配置
- 刀库容量可选（40–60位）及机械臂换刀ATC
- 主轴锥度选择：SK50（7:24）或HSK-A100（视型号而定）
- 可定制的数控（Heidenhain TNC640）及电气配置
联系
如需技术图纸、配置选项或报价，请将工件规格和生产要求提供给我们的销售团队。
