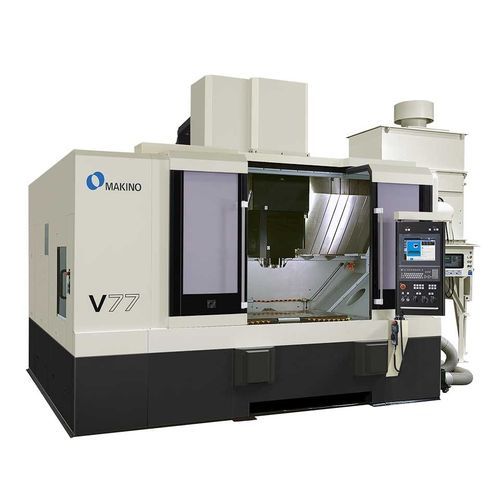

3轴CNC加工中心 V77 (50 Taper)立式CAT50HSK-A100
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- HSK-A100, CAT50
- 工具数量
- 40工具, 30工具
- 应用
- 用于模具
- X轴
1,200 mm
(47.24 in)- Y轴
700 mm
(27.56 in)- Z轴
650 mm
(25.59 in)- 转速
12,000 rpm
(75,398 rad.min-1)- X轴进给速度
20,000 mm/min
(13.12 in/s)- Y轴进给速度
20,000 mm/min
(13.12 in/s)- Z轴进给速度
20,000 mm/min
(13.12 in/s)- 最大台面负荷
2,500 kg
(5,512 lb)- 工具重量(最大)
20 kg
(44.1 lb)- 换刀时间
5 s
产品介绍
概述
V77立式加工中心专为最小化热变形以保证工件精度并提升模具/型腔的表面加工质量而设计。
热稳定性与精度特性
V77通过环境控制提升机床精度，例如Makino的芯冷式轴承下润滑系统，可最小化主轴变形，以及双重防护式挡板以降低车间温度变化的影响。
应用
V77（50 锥度）适用于中大型模具/型腔及需微米级精度和高表面质量的精密零件加工。与通用机床相比，V77在粗精加工硬化钢型腔/芯体时更高效且成本更低。
主轴与刀具
该机标配CAT50锥度主轴，12,000 rpm，并可选配HSK-A100接口或可选HSK-A100、18,000 rpm主轴。标准30刀刀库可选配扩展为40或60刀。
控制与软件
配备Makino Professional 6控制，提供稳定可靠的平台和友好的图形用户界面（GUI）。该控制器具有大尺寸彩色触控屏及菜单驱动的屏上应用，支持剪切、粘贴、复制、查找、替换等常见PC式功能，机器控制器中少见。
性能技术
先进的数据管理技术与Makino专有的下一代Super Geometric Intelligence（SGI.5）伺服控制，可将模具、复杂腔体和芯体的加工周期时间相比许多其他控制技术缩短约40%。
工作台（机床尺寸）
工作台：1400 x 700 mm
X：1,200 mm Y：700 mm Z：650 mm
技术规格
V77立式加工中心专为最小化热变形以保证工件精度并提升模具/型腔的表面加工质量而设计。
热稳定性与精度特性
V77通过环境控制提升机床精度，例如Makino的芯冷式轴承下润滑系统，可最小化主轴变形，以及双重防护式挡板以降低车间温度变化的影响。
应用
V77（50 锥度）适用于中大型模具/型腔及需微米级精度和高表面质量的精密零件加工。与通用机床相比，V77在粗精加工硬化钢型腔/芯体时更高效且成本更低。
主轴与刀具
该机标配CAT50锥度主轴，12,000 rpm，并可选配HSK-A100接口或可选HSK-A100、18,000 rpm主轴。标准30刀刀库可选配扩展为40或60刀。
控制与软件
配备Makino Professional 6控制，提供稳定可靠的平台和友好的图形用户界面（GUI）。该控制器具有大尺寸彩色触控屏及菜单驱动的屏上应用，支持剪切、粘贴、复制、查找、替换等常见PC式功能，机器控制器中少见。
性能技术
先进的数据管理技术与Makino专有的下一代Super Geometric Intelligence（SGI.5）伺服控制，可将模具、复杂腔体和芯体的加工周期时间相比许多其他控制技术缩短约40%。
工作台（机床尺寸）
工作台：1400 x 700 mm
X：1,200 mm Y：700 mm Z：650 mm
技术规格
- 主轴转速：12,000
- 主轴锥度：CAT50（HSK-A100 可选）
- 快速移动速度：20,000 mm/min
- 切削进给速度：20,000 mm/min
- 最大工件（公制）：1,400 x 700 x 550 mm
- 最大承载：2,500 kg
- 刀库容量：30（40 可选）
- 刀对刀时间：5 秒
- 最大刀具直径：145 mm
- 最大刀具重量：20 kg
- 刀库扩展：支持
