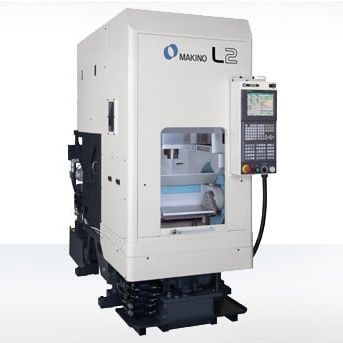

3轴CNC加工中心 L2 APC

立式HSK-A5015工具

概述
L2 立式加工中心为小型零件的大批量制造而设计。其刚性结构、紧凑占地和灵活的主轴配置提供了可实现无人值守、连续运行的稳定平台。该机可与手动或自动化的工件搬运系统集成，以匹配不同的生产流程。

产品概述
L2 面向高产能小零件加工。标准配置为 16,000 rpm、20 HP、HSK‑A50 主轴，15 位刀库（可选 30 位），以及最高 48 m/min（1,890 ipm）的快速移动和切削进给。紧凑占地（约 0.9 m 宽 x 2.1 m 深）在减少占地的同时便于与自动化系统集成，适用于高强度铣削、钻孔和攻丝加工，能够显著降低工件循环时间。

标准配置

• Stroke – up Specification
• 十五 (15) 刀位刀库
• 16,000 rpm，HSK–A50 主轴
• 400 L 冷却液箱
• Rear discharge LUCC
• X、Y、Z 轴滚柱导轨
• ATC 侧断刀传感器
• 上部喷淋冷却
• 210 psi 通过主轴冷却
• 喷嘴冷却
• 冷却液温度控制器
• Right Discharge LUCC
• Stocker 夹具喷淋冷却
• 防溅及切屑防护
• 自动润滑供给单元
• 前门自动开/关
• 夹具液压 & 气源供应
• 空气干燥机
• Makino Professional L Control
• 英寸/公制切换
• 螺旋插补
• 圆柱插补
• 程序存储 (1,280 m)
• 程序数量 (合计 400)
• 刀具补偿 (合计 400)
• 工件坐标对 (48)
• 高速跳刀功能
• 刚性攻丝
• 固定式 MPG
• 自定义宏 (700 变量)
• 扩展程序编辑
• 运行小时及加工件数显示
• 工作灯
• 信号灯（3 级）

技术规格（公制）
工作台：直径 120 mm
X: 400 mm Y: 300 mm Z: 300 mm

A 轴：0.001°
主轴转速：16,000 (HSK‑A50)，可选 - 8,000 (HSK‑A50)
快速位移：48 m/min
切削进给率：48 m/min
最大工件：600 x 400 x 500 mm
最大载重：300 kg
刀库容量：15 (HSK‑A50) - 标准 (30 选配)
换刀时间：3.5–4.5 秒
最大刀具直径：30 mm / 80 mm (ALL/ADJ)
最大刀具重量：5 kg
可选刀库容量：是

技术规格（英制）
工作台：直径 4.75"
X: 15.7" Y: 11.8" Z: 11.8"

A 轴：0.001°
主轴转速：16,000 (HSK‑A50)，可选 - 8,000 (HSK‑A50)
快速位移：1,890 ipm
切削进给率：1,890 ipm
最大工件：39.4" x 19.7" x 17.7"
最大载重：661 lbs
刀库容量：15 (HSK‑A50) - 标准 (30 选配)
换刀时间：3.5–4.5 秒
最大刀具直径：1.18" / 3.14" (ALL/ADJ)
最大刀具重量：11 lbs
可选刀库容量：是

技术数据 / 规格

• 型号：L2 APC
• 机型：立式 3 轴加工中心
• 主轴：16,000 RPM，20 HP (HSK–A50) — 可选 8,000 RPM
• 刀库容量：标准 15 把（可选 30 把）
• 工作台 / 行程（公制）：X 400 mm, Y 300 mm, Z 300 mm
• 最大工件包络（公制）：600 x 400 x 500 mm
• 最大载荷：300 kg
• 快速位移：48 m/min
• 切削进给：48 m/min
• 换刀时间：3.5–4.5 s
• 通过主轴冷却：210 psi
• 最大刀具直径 / 重量：30 mm / 5 kg (ALL/ADJ: 80 mm)
• 控制器：Makino Professional L Control（可切换英寸/公制）
• 存储：程序存储 1,280 m；400 程序；400 刀具补偿
• 工件坐标对：48
