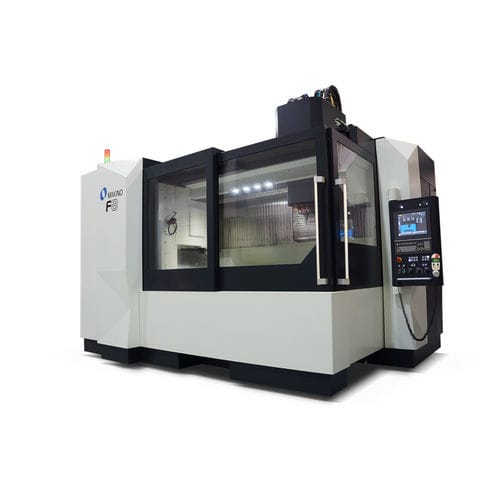

3轴CNC加工中心 F8

立式CAT50HSK-A100

概述
F8 立式加工中心面向大件加工设计，具备用于大型模具、型腔及医疗零件的强切削、粗加工与精加工所需的刚性、稳定性与精度。其便捷的工件装夹与换刀通道有助于简化装夹与换线，降低在制品（WIP）与整体交期。

主要产品特性

• 标准主轴：50 hp，10,000 RPM（CAT50），可选 HSK-A100 或用于模具的高速 HSK-A63
• 大工作区域与最大承载 2,500 kg，适用于重型工件
• 刻度反馈与芯冷式滚珠丝杠，抑制热膨胀以维持长期精度
• 30 刀库，支持大直径及重型刀具
• Makino Professional 6 控制（Windows CE），大尺寸彩色触控界面与类 PC 编辑功能
• 可选 SGI.5 伺服控制与高级数据管理，用于复杂型腔/芯的循环时间缩短

技术规格表（如页面所示）
公制表头：工作台：1,550 x 800 mm
X: 1,300 mm Y: 800 mm Z: 650 mm

公制技术规格：
主轴转速：10,000
主轴锥度：CAT50（HSK-A100 可选）
快移速度：24,000 mm/min
切削进给：24,000 mm/min
最大工件：1,550 x 800 x 550 mm
最大承载：2,500 kg
换刀器容量：30 把刀
最大刀具直径：200 mm
最大刀具重量：20 kg
换刀器可选项：是

英制表头：工作台：61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

英制技术规格（英寸换算）：
主轴转速：10,000
主轴锥度：CAT50（HSK-A100 可选）
快移速度：945 ipm
切削进给：945 ipm
最大工件：61" x 31.5" x 21.7"
最大承载：5,511 lbs
换刀器容量：30 把刀
最大刀具直径：7.87"
最大刀具重量：44 lbs
换刀器可选项：是

控制、主轴与选项
标准控制为 Makino Professional 6（Windows CE），配备大尺寸彩色触控界面及易用的菜单驱动操作。标准主轴 50 hp、10,000 RPM（CAT50），可选 HSK-A100 或面向模具/型腔加工的 20,000 RPM HSK-A63。可选项包括高级数据管理与 SGI.5 伺服控制，以在复杂模腔/芯加工中缩短循环时间。

应用
适用于大件加工、大型模具与型腔零件、模具的粗/精加工、高速/硬铣及要求复杂三维轮廓的医疗件加工。

技术规格

• 型号：F8（Vertical 3-Axis）
• 工作台（公制）：1,550 x 800 mm；X: 1,300 mm，Y: 800 mm，Z: 650 mm
• 工作台（英制）：61" x 31.5"；X: 51.2"，Y: 31.5"，Z: 25.6"
• 主轴功率（标准）：50 hp
• 主轴转速（标准）：10,000 RPM
• 可选主轴：最高 20,000 RPM（HSK-A63 选项）
• 主轴锥度：CAT50 标准（HSK-A100 可选）
• 快移：24,000 mm/min（945 ipm）
• 切削进给：24,000 mm/min（945 ipm）
• 最大工件（公制）：1,550 x 800 x 550 mm
• 最大工件（英制）：61" x 31.5" x 21.7"
• 最大承载：2,500 kg（5,511 lbs）
• 换刀器容量：30 把刀（支持可选换刀容量）
• 最大刀具直径：200 mm（7.87"）
• 最大刀具重量：20 kg（44 lbs）
• 反馈与精度特性：刻度反馈、芯冷式滚珠丝杠以减少热增长
• 控制系统：Makino Professional 6（Windows CE）大尺寸彩色触控界面
• 高级选项：高级数据管理；Super Geometric Intelligence（SGI.5）用于复杂模具加工的循环时间降低
