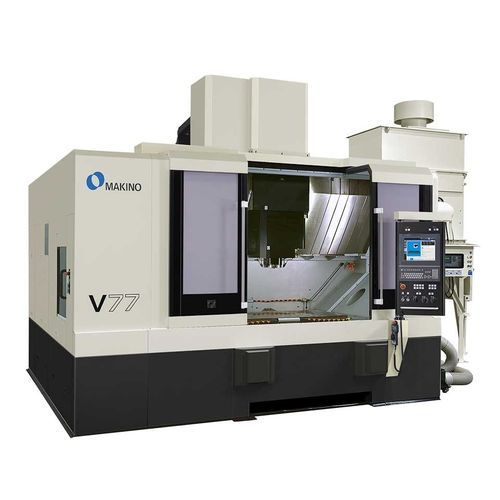

3轴CNC加工中心 V77 (40 Taper)

立式HSK A-63HSK-63

概述
V77立式加工中心旨在将热变形降至最低，以实现模具、型腔及精密零件的微米级精度。热控措施包括Makino的心冷式下圈润滑系统及双罩式防溅护罩，用于稳定主轴几何并提升表面处理一致性。

适用范围
适用于大型和中型模具加工、淬火钢腔体/芯以及需要严格几何公差和优良表面质量的精密零件。V77 (40 Taper)在粗加工和精加工中均表现高效，较通用机床具有更低的加工成本和周期时间。

主轴、刀具与换刀库
标配CAT40锥度主轴，20,000 rpm，可选配HSK-A63或HSK-F63（30,000 rpm）接口。标准刀库容量30把，可选扩展至40或80把。刀对刀换刀时间、最大刀具直径和重量见技术参数。

控制与性能
配备Makino Professional 6控制，提供稳定、安全的数控平台和操作友好的图形界面（大尺寸彩色触摸屏）。先进数据管理和Makino的SGI.5（Super Geometric Intelligence）伺服控制可减少模具及复杂腔体/芯的加工周期（厂家宣称相较多种其他控制技术可提升约40%）。

技术规格（公制）
工作台: 1,400 x 700 mm
X: 1,200 mm Y: 700 mm Z: 650 mm
主轴转速: 20,000
主轴锥度: CAT40 (HSK-63 可选)
快速移动: 20,000 mm/min
切削进给: 20,000 mm/min
最大工件: 1,400 x 700 x 550 mm
最大承载: 2,500 kg
ATC容量: 30 (40 可选)
刀对刀时间: 5 秒
最大刀具直径: 120 mm
最大刀具重量: 8 kg
可选ATC容量: 是

技术规格（英制）
工作台: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
主轴转速: 20,000
主轴锥度: CAT40 (HSK-63 可选)
快速移动: 787 in/min
切削进给: 787 in/min
最大工件: 55.1" x 27.6" x 21.7"
最大承载: 5,500 lbs
ATC容量: 30 (40 可选)
刀对刀时间: 5 秒
最大刀具直径: 4.7"
最大刀具重量: 17.6 lbs
可选ATC容量: 是

备注
技术块中列出了标准配置和可选配置（主轴速度、刀库尺寸、HSK选项）。本机强调热控特性和为操作员生产力及先进伺服性能设计的控制平台。

特性 / 技术规格

• 型号: V77 (40 Taper)
• 主轴转速: 20,000
• 主轴锥度: CAT40 (HSK-63 可选)
• 可选主轴接口: HSK-A63 或 HSK-F63 (30,000 rpm 可选)
• 行程（公制）: X 1,200 mm; Y 700 mm; Z 650 mm
• 行程（英制）: X 47.2"; Y 27.6"; Z 25.6"
• 快速移动: 20,000 mm/min (787 in/min)
• 切削进给: 20,000 mm/min (787 in/min)
• 最大工件空间: 1,400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• 最大承载: 2,500 kg (5,500 lbs)
• ATC容量: 30 标配 (40 可选; 可扩展至80)
• 刀对刀时间: 5 秒
• 最大刀具直径: 120 mm (4.7")
• 最大刀具重量: 8 kg (17.6 lbs)
• 控制: Makino Professional 6 (图形触摸屏 GUI)
• 专有运动/伺服: SGI.5 用于缩短加工周期
• 热/精度特性: 心冷式下圈润滑系统; 双罩式防溅护罩
