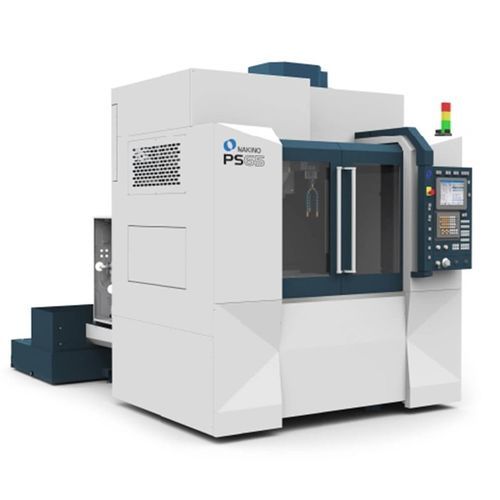

3轴CNC加工中心 PS65

立式二机轴HSK A-63

概述
PS65立式加工中心在航空、医疗、汽车及一般制造的中小批量及生产环境中，提供动力、精度、速度与可靠性的平衡。核心冷却部件与高性能主轴支持高金属去除率并保证表面质量稳定。

设计与技术
从底座铸件到主轴的刚性设计可将挠度降至最低。核心冷却的滚珠丝杠通过丝杠及支承轴承循环热控润滑油，以稳定运动部件温度、减少热变形并延长部件寿命。标配14,000 rpm CAT40主轴（可选HSK-A63）采用直径85 mm的大轴承及刚性平衡设计，为现代切削刀具提供所需转矩与稳定性。刀具处理支持外部装载或直接装入主轴，双速换刀系统可识别轻型刀具以加快换刀周期。切屑与冷却液管理（陡坡内壁、遥控罩冷却液冲洗、螺旋排屑器、喷嘴与冲洗冷却、TSC用旋风过滤）能有效将切屑从切削区移出。

控制
Makino Pro P 控制器配备10.4英寸彩色触控液晶，结合高速处理与Fanuc硬件集成，实现稳定快速的指令执行与直观操作。控制器支持程序存储以及用于生产监控和维护的高级功能。

标准配置

• 14,000 rpm，CAT40 主轴（HSK-A63 可选）
• 两档主轴
• 核心冷却滚珠丝杠
• 30把刀库（可扩展至60把）
• ATC 挡板
• 1,300 mm x 510 mm 工作台
• T型槽工作台（5 x 18H8）
• 435 PSI 主轴贯通冷却
• 旋风过滤（用于 TSC）
• 自动气吹
• 喷嘴冷却
• 工作区冷却液冲洗
• 工作区排屑螺旋输送器
• 顶棚淋浴冷却
• 后部刮板式鼓型 LUCC
• 带液位传感器的冷却箱
• 专业 Pro P 控制
• 10.4 英寸彩色触摸屏
• 工件程序存储（1,280 米）
• 程序编号（400）
• 刚性攻丝（G84）
• 集中自动加脂
• 全封闭防溅罩
• 防溅罩与 ATC 门互锁
• 便携式手持脉冲发生器
• 空气干燥器
• 英寸/公制选择
• 螺旋插补
• 程序数据输入（G10）
• 刀具偏置对（共 400 对）
• 刀具偏置存储 C
• 刀补 C
• 工件坐标系（48 对）
• 维护建议系统（MA）
• 运行小时和零件计数显示
• 刀具长度测量（手动）
• 主轴负载监控（SLM）
• 备用刀具选择（STS）
• 刀具寿命监控（TLM）
• 三层信号灯
• LED 工作灯
• 变压器
• 维护工具套件
• 用户文档

规格

• 工作台：920 x 510 mm (36.2 in x 20.0 in)
• 行程：X: 660 mm (26.0 in), Y: 510 mm (20.0 in), Z: 460 mm (18.1 in)
• 主轴转速：14,000 rpm
• 主轴锥度：CAT40（HSK-A63 可选）
• 主轴轴承：大直径 85 mm（设计以最小化挠度）
• 快速移动：X轴 48,000 mm/min (1,890 ipm)；Y/Z 轴 36,000 mm/min (1,417 ipm)
• 切削进给：30,000 mm/min (1,181 ipm)
• 最大承载：600 kg (1,323 lbs)
• ATC 容量：标准 30 把；可选 60 把刀库
• 最大刀具重量：8 kg (17.6 lbs)
• 主轴贯通冷却：435 PSI
• 肋形主轴头可用：是
• 可选 ATC 容量：是
• 冷却/润滑：核心冷却滚珠丝杠；用于丝杠和支承轴承的热控润滑
• 控制：Makino Pro P 嵌入式控制，10.4 英寸彩色触摸显示（Fanuc 硬件集成）
