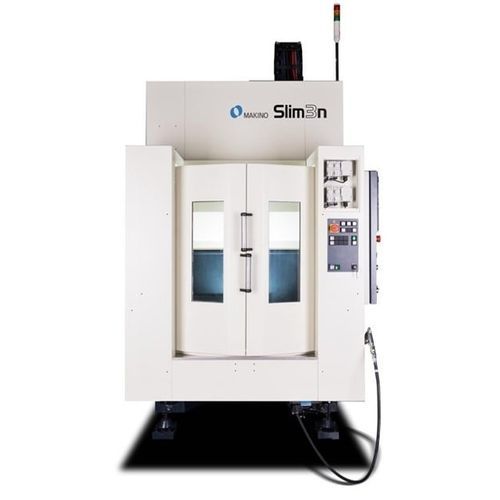

3轴CNC加工中心 Slim3n APC

立式HSK-A5026工具

概述
为大批量零件生产设计的紧凑型立式加工中心。Makino 的 Slim3n APC 配备一体式换盘器（APC），可在一侧托盘装夹同时在另一侧托盘加工，从而减少装夹时间并提高产能。

设计与性能
采用 FEA 优化的闭合框架结构和长支撑柱，提供高刚性和抗扭强度，确保加工精度稳定。Makino 主轴技术注重主轴刚性、恒定预紧、多面平衡及热位移抑制以降低振动。主轴有两种规格：16,000 rpm（标准）和 8,000 rpm（可选）。标准主轴锥度为 HSK-A50。

面向生产的配置
机器配备 26 位刀库，采用无臂直接取刀及一体门设计，实现快速可靠的换刀。喷嘴冷却和冲洗冷却为标准配置；机床结构为倾斜式以加速切屑排出。对于大量切屑场合，可在后部集成 Lift Up Chip Conveyor。进给与速度能力支持高速生产周期。

技术规格（公制）
托盘：550 mm x 300 mm
X / Y / Z 行程：X: 500 mm, Y: 400 mm, Z: 400 mm
主轴转速：16,000（可选 8,000）
主轴锥度：HSK-A50
快移速度：50,000 mm/min
切削进给：1 - 20,000 mm/min
最大工件：⌀1,200 mm x 475 mm（有条件限制）
最大承重：400 kg
刀库容量：26

技术规格（英制）
托盘：21.6" x 11.8"
X / Y / Z 行程：X: 19.7", Y: 15.7", Z: 15.7"
主轴转速：16,000（可选 8,000）
主轴锥度：HSK-A50
快移速度：1969 ipm
切削进给：0.04 - 787 ipm
最大工件：⌀47.2" x 18.7"（有条件限制）
最大承重：881 lb
刀库容量：26

特性 / 技术规格

• 机型：紧凑型立式加工中心，APC（整体式托盘更换）适用于大批量生产
• 结构设计：闭合框架，长支撑柱；通过 FEA 优化以提高刚性和抗扭强度
• 主轴选项：标准 16,000 rpm；可选 8,000 rpm；主轴锥度 HSK-A50
• 刀具配置：26 刀刀库，采用无臂直接取刀与一体门设计
• 进给/速度能力：快移可达 50,000 mm/min；切削进给 1–20,000 mm/min（公制）
• 托盘尺寸 / 行程：托盘 550 x 300 mm；行程 X 500 mm, Y 400 mm, Z 400 mm
• 工件能力：最大工件直径 1,200 mm x 475 mm（有条件限制）
• 承载能力：最大 400 kg
• 冷却 / 切屑处理：标配喷嘴和冲洗冷却；倾斜结构便于排屑；可选 Lift Up Chip Conveyor
