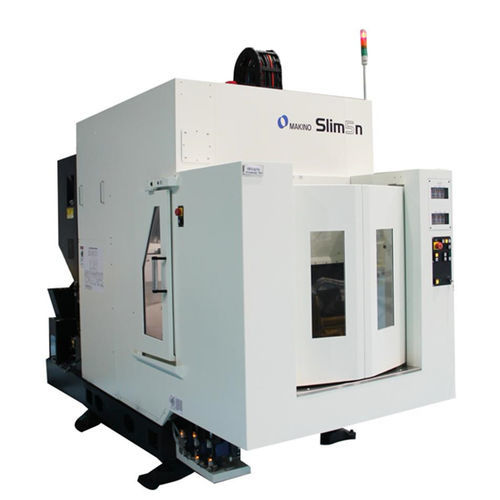

3轴CNC加工中心 Slim5n APC立式二机轴HSK-A50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴数量
- 二机轴
- 主轴头
- HSK-A50
- 工具数量
- 24工具
- 其他特性
- 高效率, 紧凑型
- X轴
710 mm
(27.95 in)- Y轴
400 mm
(15.75 in)- Z轴
410 mm
(16.14 in)- 转速
8,000 rpm, 16,000 rpm
(50,265 rad.min-1, 100,531 rad.min-1)- X轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 20,000 mm/min
(13.12 in/s)最少: 1 mm/min
(0 in/s)- 工具重量(最大)
300 µg
产品介绍
概述
Slim5n APC是一款为大批量生产设计的紧凑型立式加工中心，主要侧重铣削，同时具备钻孔和攻丝功能。该机兼容自动化，并配备一体化换 pallet 装置，可在一侧装夹工件的同时在另一侧进行加工，从而减少准备时间并提高产能。
主要设计与性能特点
技术参数
Slim5n APC是一款为大批量生产设计的紧凑型立式加工中心，主要侧重铣削，同时具备钻孔和攻丝功能。该机兼容自动化，并配备一体化换 pallet 装置，可在一侧装夹工件的同时在另一侧进行加工，从而减少准备时间并提高产能。
主要设计与性能特点
- 经有限元优化的封闭机架及加长支撑立柱，提供出色的结构刚性和抗扭刚度。
- 先进主轴技术，保证主轴刚性、恒定预紧、多平面平衡，降低振动与热变形。
- 提供两种主轴规格：16,000 rpm（标准）和可选8,000 rpm；两者均为HSK‑A50接口。
- 标准24把刀位ATC，采用无臂直接取刀并带一体化门，换刀快速可靠。
- 一体化换 pallet 允许同时装夹与加工，以提高工作时间利用率。
- 配备喷嘴和冲洗冷却的冷却系统，工作区采用倾斜面便于切屑排出。
- 后置升降式排屑输送机以应对大批量排屑；配备自动门便于操作；可选机器人接口以实现自动化对接。
技术参数
- 托盘尺寸：900 mm × 593 mm
- 轴行程：X = 710 mm，Y = 400 mm，Z = 410 mm
- 主轴转速：16,000 rpm（可选 8,000 rpm）
- 主轴锥度/接口：HSK‑A50
- 快速移动：X 60,000 / Y 50,000 / Z 60,000 mm/min
- 切削进给范围：1 – 20,000 mm/min
- 最大工件容量：Ø 1,320 mm × 475 mm（有条件限制）
- 最大承载：300 kg
- 自动刀库容量：24 把刀
- 一体化换 pallet，实现同时装夹与加工
- 配备喷嘴与冲洗冷却；后置升降式排屑输送机；自动门；可选机器人接口
