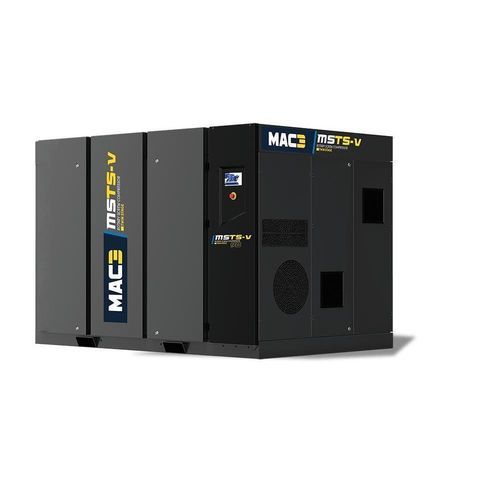

螺杆压缩机 MSTS-V series空气电动固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆
- 类型
- 空气
- 驱动类型
- 电动
- 可移动性
- 固定式
- 润滑
- 润滑
- 应用领域
- 工业
- 其他特性
- 静音, 高效率, 直接传动, 节能, 换流器, 集成过滤功能, 双级, 带频率调控, 带有控制面板
- 压力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最少: 5.15 m³/h
(181.87 ft³/h)最多: 62.01 m³/h
(2,189.86 ft³/h)- 输出功率
最少: 90 kW
(122.37 hp)最多: 315 kW
(428.28 hp)- 长度
最少: 2,775 mm
(109.25 in)最多: 3,500 mm
(137.8 in)- 宽度
最少: 1,805 mm
(71.06 in)最多: 2,250 mm
(88.58 in)- 高度
最少: 1,926 mm
(75.83 in)最多: 2,350 mm
(92.52 in)- 重量
最少: 3,835 kg
(8,454.7 lb)最多: 9,680 kg
(21,340.7 lb)- 噪声水平
最少: 74 dB
最多: 79 dB
产品介绍
概述
MSTS‑V 系列为两级润滑螺杆压缩机系列，在某些工况下较单级压缩机可实现约15%的能耗降低，可在最高45°C环境温度下运行，并可选配余热回收功能。
要点 — 性能
维护与控制
配置
两级螺杆优势
适用领域
性能（表）
型号 | kW | HP | 流量 m3/min @7,5 bar | @8,5 bar | @10 bar | @13 bar | 出气口 | 外形尺寸 (LxWxH) mm | 重量 kg | 噪声 dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79
技术规格
MSTS‑V 系列为两级润滑螺杆压缩机系列，在某些工况下较单级压缩机可实现约15%的能耗降低，可在最高45°C环境温度下运行，并可选配余热回收功能。
要点 — 性能
- 相较单级压缩机，节能可达约15%
- 噪声水平降低（见型号表）
- 可在最高45°C环境温度下运行
- 优化冷却以实现低回压
- 可选余热回收
- IE4 高效电机
- 降低压降
- 变频器驱动冷却风扇
- 集成离心分离器与零损耗冷凝水排放装置
维护与控制
- 内部结构便于日常维护
- 电子控制，配备 LCD 或触摸界面
配置
- WEG 电机
- IP55 防护等级，F 级绝缘
- IE4 效率
- SMARTRONIC PLUS 控制器
- 报警和预防性维护功能
- 远程控制与每周定时器
- 触摸屏界面
- SCADA 通信或 WEB 服务器（RS485）
- 直连传动
- 弹性联轴器
- 联轴器罩保护
- 两级润滑螺杆
- 相较单级提高容量
- 低转速
- 寿命更长
- 优化进气系统
- 从环境吸入新鲜空气
- 过滤至 3 µm 的颗粒
- 性能提升且维护更便捷
- 高级冷却系统
- 空气与油分别冷却
- 冷却涡轮
- 由变频器控制
两级螺杆优势
- 两级压缩设计
- 在部分工况下效率可提高约10%
- 相同轴功率下流量可提高约10%
- 轴向力降低
- 低转速 — 延长转子寿命
适用领域
- 汽车工业
- 发电
- 冶金
- 大型工业装置
性能（表）
型号 | kW | HP | 流量 m3/min @7,5 bar | @8,5 bar | @10 bar | @13 bar | 出气口 | 外形尺寸 (LxWxH) mm | 重量 kg | 噪声 dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79
技术规格
- 型号系列：MSTS‑V
- 功率范围：90–315 kW
- 两级润滑螺杆压缩
- WEG 电机 IP55，F 级绝缘，IE4 效率
- SMARTRONIC PLUS 控制器：报警、预防性维护、远程控制、每周定时器、触摸屏、SCADA/WEB（RS485）
- 直连传动，带弹性联轴器和联轴器罩保护
- 吸气过滤至 3 µm
- 空气/油分离冷却，冷却涡轮，由变频器控制
- 集成离心分离器及零损耗冷凝水排放
- 可选：余热回收
- 工作环境温度：最高 45°C
- 出气口尺寸：根据型号为 DN65 / DN80 / DN100
- 噪声范围：74–79 dB(A)（视型号而定）
- 尺寸与重量：详见性能表
