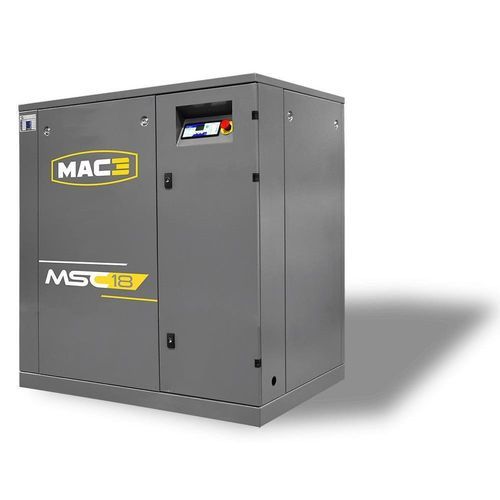

螺杆压缩机 MSC series

空气电动式固定式

产品概述
MSC系列带式驱动工业压缩机采用知名组件，功率范围覆盖15至160 kW。为工业连续运行设计，提供模块化配置选项并便于维护访问。

主要特点

• 结构坚固
• 高效性能
• 占地紧凑
• 运行成本低

核心功能

• 性能
  • 适用环境温度可达43°C
  • 采用知名质量组件
  • 维护成本低
  • 耐用设计，使用寿命长
• 人体工程学
  • 快速启动与投运
  • 操作直观
  • 维护通道便捷，便于检修
  • 配备电子控制器以便监控
  • 支持预防性维护

配置

• 电动机: WEG — IP55，F级绝缘
• 空气端 / air-end: TAMROTOR 或 ROTORCOMP
• 电子控制器: SMARTRONIC LITE – SMARTRONIC
  • 报警与预防性维护
  • 远程控制
  • 通过串行连接实现主/从运行
• 启动与保护: SCHNEIDER ELECTRIC
  • 相位监测继电器
  • 集成短路保护
• 皮带-滑轮联轴:
  • V形带驱动
  • 便于调张与对中
  • 皮带防护罩
• 冷却风扇: EBM-PAPST 空冷风扇

性能表（部分型号）
MODEL | kW | Hp | AIR FLOW 7.5 bar (m3/min) | AIR FLOW 10 bar (m3/min) | AIR FLOW 13 bar (m3/min) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

技术参数 / 规格

• 商业名称：MSC series
• 功率范围：15 至 160 kW
• 驱动类型：带式驱动（V带-滑轮联轴）
• 电动机：WEG — IP55，F级绝缘
• 空气端：TAMROTOR 或 ROTORCOMP
• 控制：SMARTRONIC LITE / SMARTRONIC — 报警、预防性维护、远程控制、串行主/从
• 起动与保护：SCHNEIDER ELECTRIC（相位监测继电器、集成短路保护）
• 冷却：EBM-PAPST 风扇
• 工作环境温度可达 43°C
• 典型排气接口尺寸：1", 1 1/4", 1 1/2"（视型号而定）
• 尺寸与重量随型号变化（详见性能表）
