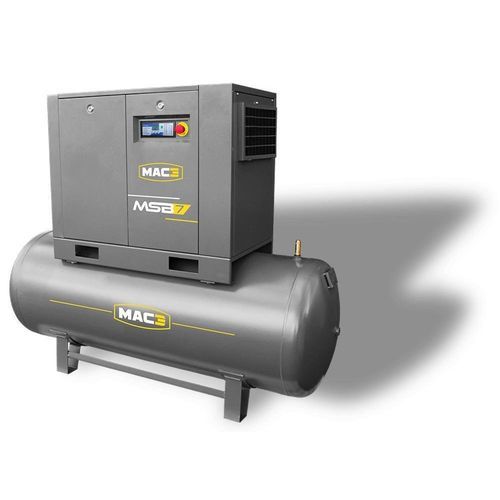

螺杆压缩机 MSB series

空气电动固定式

产品概述
MSB 系列为皮带传动的工业空压机，功率范围为 2.2 至 15 kW，提供三种主要配置：机架式（ON FRAME）、罐装（ON TANK）和紧凑型（COMPRESSOR + TANK + DRYER）。适用于需要灵活安装与便捷维护的工业场景。

主要特点

• 灵活性
  • 多种配置以满足现场和工艺的特定需求：单机架、罐体安装或配备罐体安装干燥器与过滤的交钥匙方案。
• 性能
  • 工作环境温度可达 43°C
  • 采用知名品牌关键部件
  • 维护成本低
  • 结构坚固，使用寿命长
• 人机工学
  • 快速安装与启动
  • 操作简便
  • 便于维护的检修口
  • 电子控制器支持预防性维护

装备

• 电机 WEG — IP55，绝缘等级 F
• 气缸/螺杆端 TANROTOR 或 ROTORCOMP
• 电子控制器 SMARTRONIC LITE
  • 报警与预防维护
  • 远程控制
  • 通过串行连接实现主/从（Master/Slave）运行
• 起动器与保护 SCHNEIDER ELECTRIC
  • 相位监测继电器
  • 集成短路保护
• 皮带-滑轮联接
  • V 带传动
  • 张紧与对准方便
  • 皮带防护罩

适用领域

• 汽车工业
• 木工
• 冶金
• 工程集成商
• 手工业与车间
• 农业
• 表面处理

配置

• MSB ON FRAME
• MSB ON TANK
• MSB COMPACT

性能表 — MSB ON FRAME
型号 | kW | Hp | 风量 7.5 bar | 风量 10 bar | 风量 13 bar | 出气口 | 尺寸 (mm L x W x H) | 重量 (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 1/2" | 850 x 550 x 862 | 157
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 1/2" | 850 x 550 x 862 | 159
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 1/2" | 850 x 550 x 862 | 175
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 1/2" | 1000 x 550 x 835 | 197
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 3/4" | 1000 x 550 x 835 | 205
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 3/4" | 1219 x 650 x 915 | 274
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 3/4" | 1219 x 650 x 915 | 305

性能表 — MSB ON TANK
型号 | kW | Hp | 风量 7.5 bar | 风量 10 bar | 风量 13 bar | 储气罐 (L) | 出气口 | 尺寸 (mm L x W x H) | 重量 (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 200 | 1/2" | 1469 x 550 x 1337 | 239
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 200 | 1/2" | 1469 x 550 x 1337 | 241
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 200 | 1/2" | 1469 x 550 x 1337 | 257
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 200 | 1/2" | 1469 x 550 x 1337 | 279
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 500 | 3/4" | 1886 x 642 x 1500 | 357
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 500 | 3/4" | 1886 x 642 x 1573 | 426
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 500 | 3/4" | 1886 x 642 x 1573 | 457

性能表 — MSB COMPACT
型号 | kW | Hp | 风量 7.5 bar | 风量 10 bar | 风量 13 bar | 储气罐 (L) | 出气口 | 尺寸 (mm L x W x H) | 重量 (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 250 | 1/2" | 1842 x 550 x 1337 | 288
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 250 | 1/2" | 1842 x 550 x 1337 | 290
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 250 | 1/2" | 1842 x 550 x 1337 | 306
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 250 | 1/2" | 1843 x 550 x 1310 | 328
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 500 | 3/4" | 1886 x 642 x 1612 | 408
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 500 | 3/4" | 1882 x 650 x 1605 | 477
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 500 | 3/4" | 1882 x 650 x 1605 | 510

技术规格

• 产品名称：MSB
• 功率范围：2.2–15 kW
• 可用型号：MSB 2、MSB 3、MSB 4、MSB 5、MSB 7、MSB 11、MSB 15
• 配置：ON FRAME、ON TANK、COMPACT（压缩机 + 储气罐 + 干燥器）
• 电机：WEG，IP55，绝缘等级 F
• 气端：TANROTOR 或 ROTORCOMP
• 控制器：SMARTRONIC LITE（报警、预防维护、远程控制、主/从）
• 起动与保护：SCHNEIDER ELECTRIC（相位监测继电器、集成短路保护）
• 传动：V 带皮带传动，便于张紧和对准，带皮带防护
• 工作环境温度上限：43 °C
• 风量、出气口、尺寸和重量：见上表
