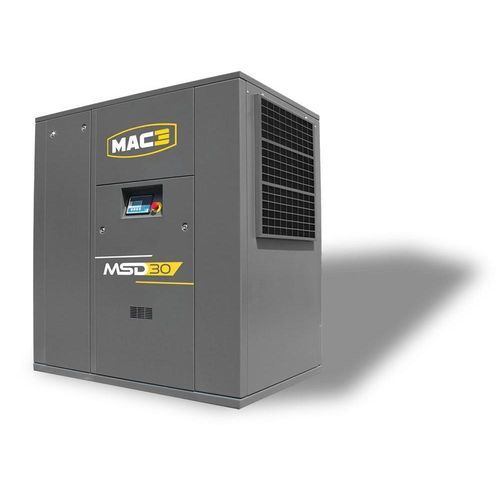

螺杆压缩机 MSD series

空气电动固定式

概述
MSD 系列工业压缩机采用经验证的部件，提供 22–315 kW 的直接驱动，适用于苛刻的工业应用。

主要特性

• 结构坚固
• 性能优越
• 占地紧凑
• 运行成本低

亮点
性能

• 比功率优化
• 环境温度可达 43°C
• 著名厂商部件
• 高性能电子控制器
• 直接驱动带来高效率
• 维护成本低
• 耐用设计以延长使用寿命

人机工程

• 快速启动
• 操作简便
• 维护便捷
• 带监控功能的电子控制器
• 支持预防性维护

配置

• 电动机 WEG — IP55，F 级绝缘
• TAMROTOR 螺杆主机 — ENDURO 系列
• 电子控制器 SMARTRONIC LITE / SMARTRONIC：报警、预防性维护、远程控制、串行通信主/从、每周定时器（≥ 30 kW）、MODBUS（≥ 30 kW）
• SCHNEIDER ELECTRIC 起动与保护：相位监测继电器、集成短路保护
• 直接驱动：齿轮集成于螺杆主机、弹性联轴器、联轴器防护罩
• EBM-PAPST 冷却风扇

性能表（型号与主要参数）
型号 | kW | Hp | 风量 m3/min (7.5 bar | 10 bar | 13 bar) | 出气口 | 尺寸 (mm) | 重量 (kg)
MSD 22 | 22 | 30 | 4.0 | 3.6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5.5 | 4.5 | 3.9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6.6 | 5.6 | 4.6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8.5 | 7.1 | 5.7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9.8 | 8.7 | 7.0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12.6 | 11.0 | 9.2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16.2 | 13.7 | 11.2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19.5 | 17.9 | 14.0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23.4 | 20.0 | 16.5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

适用领域
适用于木工、发电、冶金、重工业、表面处理、矿山与采石、汽车工业及其他工业用途。

技术规格

• 系列：MSD（直接驱动工业压缩机）
• 功率范围：22–315 kW
• 主机：TAMROTOR ENDURO 系列
• 电机：WEG，IP55，F 级绝缘
• 控制器：SMARTRONIC LITE / SMARTRONIC — 报警、预防性维护、远程控制、主/从、每周定时器（≥ 30 kW）、MODBUS（≥ 30 kW）
• 起动与保护：SCHNEIDER ELECTRIC — 相位监测与短路保护
• 驱动方式：直接驱动，主机内集成齿轮，弹性联轴器，保护罩
• 冷却：EBM-PAPST 冷却风扇
• 工作环境温度：最高 43°C
• 出气口：按型号 BSP 接口（1", 1 1/4", 1 1/2", 2", 2 1/2"）
• 设计要点：坚固、紧凑、低维护成本、长使用寿命
