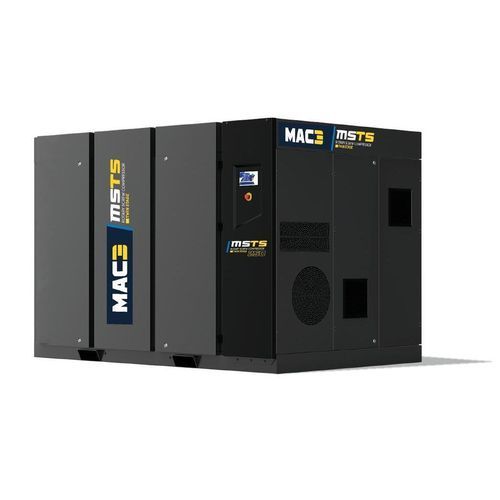

螺杆压缩机 MSTS series空气电动固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆
- 类型
- 空气
- 驱动类型
- 电动
- 可移动性
- 固定式
- 润滑
- 润滑
- 应用领域
- 工业
- 其他特性
- 高效率, 双级
- 压力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最多: 62.67 m³/min
(2,213.17 ft³/min)最少: 13.65 m³/min
(482.05 ft³/min)- 输出功率
最多: 315 kW
(428.28 hp)最少: 90 kW
(122.37 hp)- 长度
最多: 3,500 mm
(137.8 in)最少: 2,775 mm
(109.25 in)- 宽度
最多: 2,250 mm
(88.58 in)最少: 1,805 mm
(71.06 in)- 高度
最多: 2,350 mm
(92.52 in)最少: 1,926 mm
(75.83 in)- 重量
最多: 9,400 kg
(20,723.5 lb)最少: 3,660 kg
(8,068.9 lb)- 噪声水平
74 dB, 75 dB, 77 dB, 78 dB, 79 dB
产品介绍
描述
MSTS 系列两级润滑螺杆压缩机，适用于工业压缩空气供应。功率范围 90–315 kW，设计可在最高 45 °C 环境温度下连续运行。
要点
设备
两级螺杆的优势
性能（示例型号）
MODEL | kW | HP | AIR FLOW @7.5 bar (m3/min) | @8.5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg) | SOUND LEVEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79
特性 / 技术规格
MSTS 系列两级润滑螺杆压缩机，适用于工业压缩空气供应。功率范围 90–315 kW，设计可在最高 45 °C 环境温度下连续运行。
要点
- 相比单级压缩机节能可达 15%
- 降低噪音水平
- 可在 45 °C 环境温度下运行
- 在低背压下实现最佳冷却
- 可选热能回收
- IE4 高效电机
- 减少压降
- 冷却风扇由变频器驱动
- 内置离心分离器与无损耗冷凝水排放
设备
- WEG 电机：IP55，F 级绝缘；IE4 效率
- SMARTRONIC PLUS 电子控制器：报警与预防性维护；远程控制 – 每周定时；触摸屏；SCADA 通信或 WEB 服务器（RS-485）
- 直联传动：弹性联轴器；联轴器保护罩
- 两级润滑螺杆：提高流量；低转速；使用寿命长
- 优化进气系统：吸入环境新鲜空气；过滤至 3 微米粒子；性能更佳且维护更方便
- 高端冷却系统：空气与油冷分离；冷却涡轮；变频器控制
两级螺杆的优势
- 两级压缩设计
- 最高可提升 10% 的生态效率
- 在相同轴功率下流量可提高约 10%
- 轴向力减小
- 低转速 → 提高转子寿命
性能（示例型号）
MODEL | kW | HP | AIR FLOW @7.5 bar (m3/min) | @8.5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg) | SOUND LEVEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79
特性 / 技术规格
- 两级润滑螺杆压缩
- 相比单级设计节能可达 15%
- 可在最高 45 °C 环境温度下运行
- IE4 高效电机（可选 WEG 电机），IP55 防护，F 级绝缘
- SMARTRONIC PLUS 控制器：报警、预防性维护、远程控制、每周定时、触摸屏、SCADA/Web 服务器（RS485）
- 变频器驱动冷却风扇，冷却涡轮可选变频控制
- 空气与油冷分离以优化热管理
- 内置离心分离器与无损耗凝结水排放
- 优化进气并能过滤至 3 微米
- 直联版配备弹性联轴器及联轴器保护罩
- 可选：热能回收
- 减少压降并降低轴向力以延长转子寿命
- 可用功率范围/型号：90–315 kW（详见性能表）
