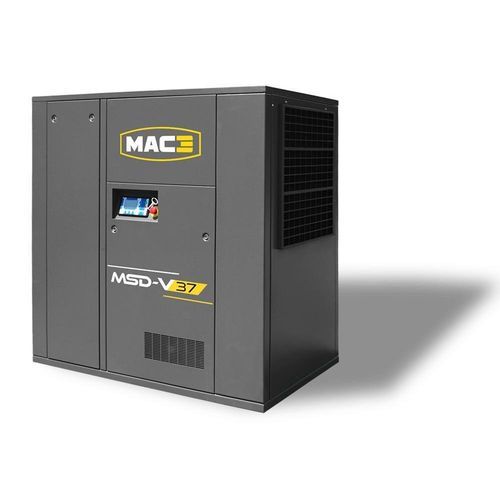

螺杆压缩机 MSD-V series空气电动式固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆
- 类型
- 空气
- 驱动类型
- 电动式
- 可移动性
- 固定式
- 润滑
- 润滑
- 应用领域
- 工业
- 其他特性
- 直接传动, 节能, 变速, 安装滑动垫木
- 压力
7.5 bar, 10 bar, 13 bar
(108.78 psi, 145.04 psi, 188.55 psi)- 输出功率
最少: 18.5 kW
(25.15 hp)最多: 315 kW
(428.28 hp)- 长度
最少: 1,275 mm
(50.2 in)最多: 3,250 mm
(127.95 in)- 宽度
最少: 850 mm
(33.46 in)最多: 2,250 mm
(88.58 in)- 高度
最少: 1,465 mm
(57.68 in)最多: 2,450 mm
(96.46 in)- 重量
最少: 465 kg
(1,025.1 lb)最多: 6,000 kg
(13,227.7 lb)
产品介绍
概述
MSD-V系列为可变速工业压缩机，功率范围为18.5至315 kW。针对持续工业使用设计，采用1:1直接驱动、成熟的TAMROTOR螺杆气缸和先进的电子控制，以优化能耗并降低维护需求。
亮点
操作性与维护
配置
性能（摘录）
型号 | kW | Hp | 7.5 bar 空气流量 (m3/min) | 10 bar 空气流量 (m3/min) | 13 bar 空气流量 (m3/min) | 出口 | 尺寸 (mm) | 重量 (kg)
MSD-V 18 | 18.5 | 25 | 0.8 - 3.0 | 0.7 - 2.6 | 0.7 - 2.1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1.3 - 4.2 | 1.3 - 3.8 | 1.1 - 2.9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1.2 - 5.3 | 1.2 - 4.6 | 1.2 - 4.0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1.3 - 6.8 | 1.3 - 5.8 | 1.3 - 5.0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1.3 - 7.6 | 1.3 - 6.8 | 1.2 - 5.9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2.5 - 9.9 | 2.4 - 8.2 | 2.6 - 7.4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2.6 - 12.9 | 2.5 - 10.9 | 2.5 - 9.6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6.2 - 16.8 | 6.0 - 14.4 | 6.2 - 12.3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6.6 - 20.1 | 7.1 - 17.3 | 7.0 - 15.0 | 2" | 2500 x 1400 x 2037 | 2380
技术参数
MSD-V系列为可变速工业压缩机，功率范围为18.5至315 kW。针对持续工业使用设计，采用1:1直接驱动、成熟的TAMROTOR螺杆气缸和先进的电子控制，以优化能耗并降低维护需求。
亮点
- 比功率优化
- 可在最高43°C环境温度下运行
- 直接驱动效率
- 低维护成本
- 可变速控制下最高可节能35%
- 消除卸载阶段
- 为延长使用寿命而设计
操作性与维护
- 快速启动
- 操作简便，控制直观
- 便于检修的可达维护口
- 具备预防性维护功能的电子控制器
配置
- 电动机 WEG
- IP55，绝缘等级F
- TAMROTOR ENDURO螺杆气缸
- 控制器 SMARTRONIC / SMARTRONIC PLUS
- 报警与预防性维护
- 远程控制
- 通过串行连接实现主/从运行
- 每周定时器
- MODBUS协议
- SCHNEIDER ELECTRIC组件
- 集成短路保护
- 1:1直接驱动联轴器
- 弹性联轴器
- 联轴器罩保护
- EBM-PAPST冷却风扇
- DANFOSS变频器
性能（摘录）
型号 | kW | Hp | 7.5 bar 空气流量 (m3/min) | 10 bar 空气流量 (m3/min) | 13 bar 空气流量 (m3/min) | 出口 | 尺寸 (mm) | 重量 (kg)
MSD-V 18 | 18.5 | 25 | 0.8 - 3.0 | 0.7 - 2.6 | 0.7 - 2.1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1.3 - 4.2 | 1.3 - 3.8 | 1.1 - 2.9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1.2 - 5.3 | 1.2 - 4.6 | 1.2 - 4.0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1.3 - 6.8 | 1.3 - 5.8 | 1.3 - 5.0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1.3 - 7.6 | 1.3 - 6.8 | 1.2 - 5.9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2.5 - 9.9 | 2.4 - 8.2 | 2.6 - 7.4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2.6 - 12.9 | 2.5 - 10.9 | 2.5 - 9.6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6.2 - 16.8 | 6.0 - 14.4 | 6.2 - 12.3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6.6 - 20.1 | 7.1 - 17.3 | 7.0 - 15.0 | 2" | 2500 x 1400 x 2037 | 2380
技术参数
- 产品系列：MSD-V（可变速工业压缩机）
- 功率范围：18.5 至 315 kW
- 最高环境温度：可达 43°C
- 节能：可达 35%（可变速运行）
- 传动：1:1 直接驱动（弹性联轴器、联轴器罩保护）
- 电机：WEG，IP55，绝缘等级 F
- 气缸：TAMROTOR 系列 ENDURO
- 控制器：SMARTRONIC / SMARTRONIC PLUS（报警、预防性维护、远程控制、主/从串行连接、每周定时器、MODBUS）
- 电气组件：SCHNEIDER ELECTRIC（集成短路保护）
- 冷却：EBM-PAPST 冷却风扇
- 变频器：DANFOSS
- 设计重点：降低维护成本、消除卸载阶段、延长寿命、快速启动与便捷维护
