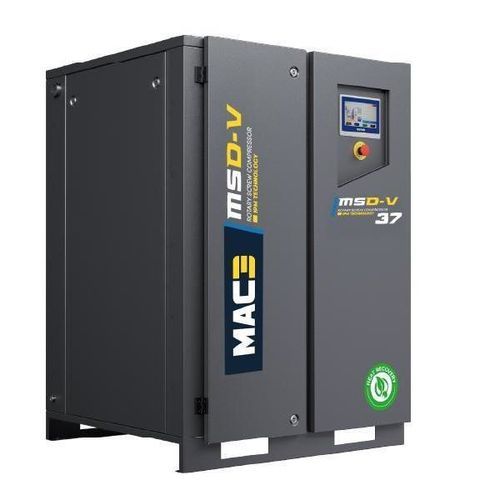

螺杆压缩机 MSD-V PM空气电动固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆
- 类型
- 空气
- 驱动类型
- 电动
- 可移动性
- 固定式
- 润滑
- 润滑
- 应用领域
- 工业
- 其他特性
- 紧凑型, 直接传动, 变速, 双级, 带频率调控, 电子控制式, 带集成变频器
- 罐体容积
最多: 540 l
(142.7 gal)最少: 250 l
(66 gal)- 压力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最多: 14.58 m³/min
(514.89 ft³/min)最少: 0.3 m³/min
(10.59 ft³/min)- 输出功率
最多: 45 kW
(61.18 hp)最少: 5.5 kW
(7.48 hp)- 长度
最多: 2,150 mm
(84.65 in)最少: 756 mm
(29.76 in)- 宽度
最多: 1,225 mm
(48.23 in)最少: 630 mm
(24.8 in)- 高度
最多: 1,950 mm
(76.77 in)最少: 1,100 mm
(43.31 in)- 重量
最多: 786 kg
(1,732.8 lb)最少: 153 kg
(337.3 lb)
产品介绍
产品说明
MSD-V PM系列旨在满足工业领域对性能、可靠性和节能的高要求。配备IE5永磁电机、直联驱动和新一代变频器，MSD-V PM压缩机可根据实际需求精确调节压缩空气产量，同时显著降低电能消耗。
MSD-V PM体积紧凑、经济高效，适用于需要连续、灵活和优化运行的工况。
优势
高级控制与连接
MSD-V PM配备SmartTronic Pro控制器，提供全面且直观的设备管理：
可用版本
提供两种配置：油箱安装和底盘安装。
规格 - 底盘安装（摘录）
标题: 型号 | kW | HP | 流量范围 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | 空气出口 BSP | 尺寸 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1.36 - 5.61 | 1.32 - 5.20 | 1.32 - 4.73 | 1.20 - 3.87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1.84 - 6.64 | 1.71 - 6.27 | 1.51 - 5.55 | 1.31 - 4.54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1.42 - 8.43 | 1.41 - 7.93 | 1.37 - 7.22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
规格 - 油箱安装（摘录）
标题: 型号 | kW | HP | 流量范围 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | 油箱 (L) | 干燥器 | 空气出口 BSP | 尺寸 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
特性 / 技术规格
MSD-V PM系列旨在满足工业领域对性能、可靠性和节能的高要求。配备IE5永磁电机、直联驱动和新一代变频器，MSD-V PM压缩机可根据实际需求精确调节压缩空气产量，同时显著降低电能消耗。
MSD-V PM体积紧凑、经济高效，适用于需要连续、灵活和优化运行的工况。
优势
- IE5永磁电机 – Ultra Premium
- IE5 Ultra Premium级能效
- 降低机械损耗
- 油冷电机延长寿命
- 智能变速
- 根据需求自动调节风量
- 减少启停循环
- 根据应用可节省多达30%能耗
- 直联驱动
- 无传动装置的直接耦合
- 减少磨损，降低维护
- 长期可靠性高
- 集成变频器
- IES2驱动系统
- 18.5 kW起的风扇控制
- 部分负载下仍能稳定运行
高级控制与连接
MSD-V PM配备SmartTronic Pro控制器，提供全面且直观的设备管理：
- MODBUS TCP通信
- 远程控制
- 可编程时钟
- 报警管理
- 集成预防性维护
可用版本
提供两种配置：油箱安装和底盘安装。
规格 - 底盘安装（摘录）
标题: 型号 | kW | HP | 流量范围 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | 空气出口 BSP | 尺寸 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1.36 - 5.61 | 1.32 - 5.20 | 1.32 - 4.73 | 1.20 - 3.87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1.84 - 6.64 | 1.71 - 6.27 | 1.51 - 5.55 | 1.31 - 4.54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1.42 - 8.43 | 1.41 - 7.93 | 1.37 - 7.22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
规格 - 油箱安装（摘录）
标题: 型号 | kW | HP | 流量范围 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | 油箱 (L) | 干燥器 | 空气出口 BSP | 尺寸 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
特性 / 技术规格
- 系列：MSD-V PM
- 电机：IE5永磁电机（Ultra Premium）
- 驱动：直联驱动（无传动装置直接耦合）
- 变频器：集成变频器，IES2驱动系统
- 控制器：SmartTronic Pro
- 通信：MODBUS TCP
- 功能：远程控制、可编程时钟、报警管理、集成预防性维护
- 性能：自动流量调节、减少启停循环、依据应用可节省高达30%能耗
- 版本：提供油箱安装或底盘安装
- 功率范围：5.5 kW 至 45 kW（如上型号）
- 空气接口 BSP 尺寸：根据型号有 1/2'', 3/4'', 1'', 1 1/2''
- 电机冷却：油冷以延长使用寿命
