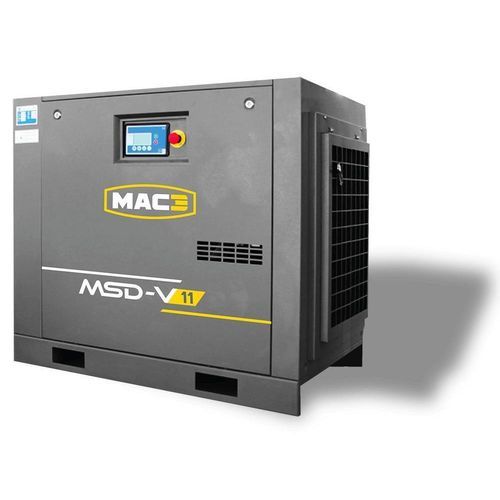

螺杆压缩机 MSD-V series空气电动固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 螺杆
- 类型
- 空气
- 驱动类型
- 电动
- 可移动性
- 固定式
- 润滑
- 润滑
- 应用领域
- 工业
- 其他特性
- 紧凑型, 带储液罐, 直接传动, 节能, 变速, 带烘干机
- 罐体容积
最多: 500 l
(132.1 gal)最少: 200 l
(52.8 gal)- 压力
7.5 bar, 10 bar, 13 bar
(108.78 psi, 145.04 psi, 188.55 psi)- 输出功率
最多: 15 kW
(20.39 hp)最少: 5.5 kW
(7.48 hp)- 长度
最多: 1,910 mm
(75.2 in)最少: 1,000 mm
(39.37 in)- 宽度
最多: 730 mm
(28.74 in)最少: 650 mm
(25.59 in)- 高度
最多: 1,708 mm
(67.24 in)最少: 963 mm
(37.91 in)- 重量
最多: 550 kg
(1,212.5 lb)最少: 235 kg
(518.1 lb)
产品介绍
概述
MSD-V 系列可变速工业压缩机覆盖 5 至 15 kW，提供三种配置：底座式（on frame）、储气罐式（on tank）或紧凑型包装（压缩机 + 储气罐 + 干燥机）。适用于需要稳定系统压力、安装灵活和节能的工业场景。
重点
设备
配置
适用领域
MSD-V ON FRAME — 性能表（气流 m3/min）
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.25 / 0.72 - 2.15 / 0.90 - 1.80 | 3/4" | 1201 x 730 x 1050 | 345
MSD-V ON TANK — 性能与罐体选项
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V. 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497
MSD-V COMPACT
交钥匙包：紧凑型储气罐解决方案，含冷冻式干燥机；包含 2 个在线过滤器。
MODEL | kW | Hp | FLOW RANGE L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550
特性 / 技术规格
MSD-V 系列可变速工业压缩机覆盖 5 至 15 kW，提供三种配置：底座式（on frame）、储气罐式（on tank）或紧凑型包装（压缩机 + 储气罐 + 干燥机）。适用于需要稳定系统压力、安装灵活和节能的工业场景。
重点
- 灵活
- 多种配置以满足现场要求：压缩机底座、压缩机安装于储气罐，或带干燥与过滤的交钥匙整体解决方案
- 紧凑
- 性能
- 可变速运行可实现最高 35% 的节能
- 网络压力稳定
- 软启动并消除空载阶段
- 采用知名厂商组件以保证可靠运行并降低维护
- 经济
设备
- 电动机 WEG — IP55，F 级绝缘
- AIR-END TAMROTOR 或 ROTORCOMP
- 控制器 SMARTRONIC：具备报警与预防性维护、远程控制、串口主/从运行、每周定时器、MODBUS 协议
- Schneider Electric 组件：相监继电器、集成短路保护器
- 联轴器：1:1 直接传动 — 弹性联轴器或罩壳保护
- 冷却风扇：EBM-PAPST
- 变频器：DANFOSS
配置
- MSD-V ON FRAME（底座式）
- MSD-V ON TANK（储气罐式）
- MSD-V COMPACT（紧凑型：储气罐 + 冷冻式干燥机 + 2 个在线过滤器）
适用领域
- 手工业
- 表面处理
- 矿山与采石场
- 汽车工业
- 木工
- 发电
- 冶金
- 大型工业
MSD-V ON FRAME — 性能表（气流 m3/min）
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.25 / 0.72 - 2.15 / 0.90 - 1.80 | 3/4" | 1201 x 730 x 1050 | 345
MSD-V ON TANK — 性能与罐体选项
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V. 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497
MSD-V COMPACT
交钥匙包：紧凑型储气罐解决方案，含冷冻式干燥机；包含 2 个在线过滤器。
MODEL | kW | Hp | FLOW RANGE L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550
特性 / 技术规格
- 系列：MSD-V
- 功率范围：5 至 15 kW
- 配置：底座、储气罐、紧凑（含干燥机与过滤）
- 节能：可变速控制可达 35%
- 电机：WEG，IP55，F 级
- 气缸端（Air-end）：TAMROTOR 或 ROTORCOMP
- 控制：SMARTRONIC（报警、预防性维护、远程控制、主/从、周定时、MODBUS）
- 变频器：DANFOSS
- 冷却风扇：EBM-PAPST
- 电气组件：SCHNEIDER ELECTRIC（相监继电器、短路保护）
- 紧凑包包含冷冻式干燥机和两个在线过滤器
