超高可靠性的无卤素产品
焊膏
S3X58-HF900N
Sn 3.0Ag 0.5Cu
设计用于确保具有超窄模式的极高可靠性的SIR/ECM。
窄间隙模式的可靠性挑战
在测试绝缘可靠性和助焊剂残留时,通常使用0.317mm间隙的梳状券,以满足JIS和IPC标准。但是,最近越来越多的客户要求使用更窄的间隙测试券。
问题
缝隙越小,金属离子越容易在电极间移动,增加电迁移的发生率。
・ 上述情况下,电离金属在轨道之间的移动更加容易,从而增加了电迁移的发生率。
解决办法
S3X58-HF900N的活化剂还原系统和疏水性松香系统可防止离子金属的形成。
这有助于防止在非常狭窄的轨道上发生电迁移。
新技术实现了高SIR

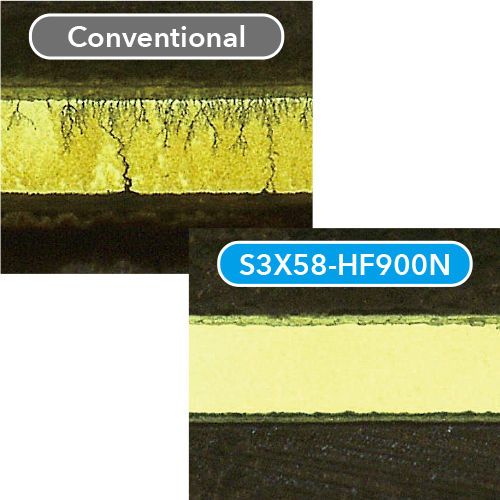

传统的
由于助焊剂残渣中离子物质的存在,降低了绝缘电阻,加速了离子物质的活性。
阳极的放电金属离子转移到阴极,被还原成金属。金属沉淀物在阴极积累形成树枝状,缩短了电极间的距离,导致离子迁移。
■S3X58-900N
对于HF900N,助焊剂残渣中的离子物质较少。由于助焊剂残渣中没有离子物质。
即使在施加电压时,绝缘电阻也会保持一致。
窄间隙SIR测试的显著结果。
S3X58-HF900N在经过1000小时的应用电压环境测试后,仍然保持了较高的SIR,没有观察到离子迁移。
---
