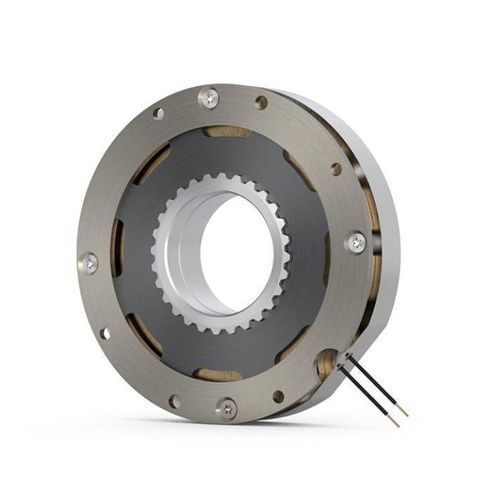

碟式制动器 COMBISTOP S1 FLAT

摩擦弹簧紧固式车用

产品概述
COMBISTOP S1 FLAT 是一款采用平面设计的弹簧作用保持制动器，针对安装空间极其受限的应用（如 AGV 与机器人系统）而开发。其专利摩擦系统通过摩擦盘、衔铁与法兰之间的摩擦将动能转化为热能，提供比传统弹簧制动器更高的制动转矩。当前转矩范围为 3.4 Nm 至 10.8 Nm。即插即用设计与出厂设定的气隙支持快速安装与短时间调试。该设计不含稀土材料，同时提供与永磁制动器相当的性能，提升材料独立性与供应链可靠性。

亮点

• 两种尺寸
• 不含稀土以实现材料独立性
• 转矩范围：3.4 Nm - 10.8 Nm
• 环境温度：-40 °C 至 +80 °C
• 设计适用于 S1 工作制 / 100% 运行周期
• 允许的高急停摩擦能量
• 制动转矩稳定
• 集成电缆走线
• 符合 VDE 0580，最高至绝缘等级 F
• 标准电压：24 V

技术数据
尺寸 | 额定转矩 M2 [Nm] | 80 °C 时最小静态转矩 M4min80 [Nm] | 标准功率 [W] | 直径 [mm] | 最大花键孔径 / 轴孔 [mm]
769 | 3.4 | 2.1 | 42 | 63.5 | 22
770 | 10.8 | 6.5 | 36 | 94 | 34

特性 / 技术规格

• 型号：COMBISTOP S1 FLAT
• 品牌：KEB Automation KG
• 转矩范围：3.4 Nm 至 10.8 Nm（摩擦副配对/调理后达到额定转矩）
• 可用尺寸：769（3.4 Nm）与 770（10.8 Nm），并列出相应在 80 °C 时的最小静态转矩
• 标准功率：42 W（尺寸 769）/ 36 W（尺寸 770）
• 外径：63.5 mm（尺寸 769）/ 94 mm（尺寸 770）
• 最大轴孔：22 mm（尺寸 769）/ 34 mm（尺寸 770）
• 环境温度范围：-40 °C 至 +80 °C
• 设计用于 S1 工作制 / 100% 运行周期
• 高允许急停摩擦能量与稳定制动转矩
• 集成电缆走线；可选配即插即用电缆、插头或端头
• 标准电压：24 V；可按需定制线圈电压
• 设计不含稀土（性能可比拟永磁制动器）
• 即插即用概念与出厂设定气隙，便于快速调试
• 可定制项：修改制动力矩、定制电压、定制尺寸、连接器装配及出厂/验收证书，按需提供
