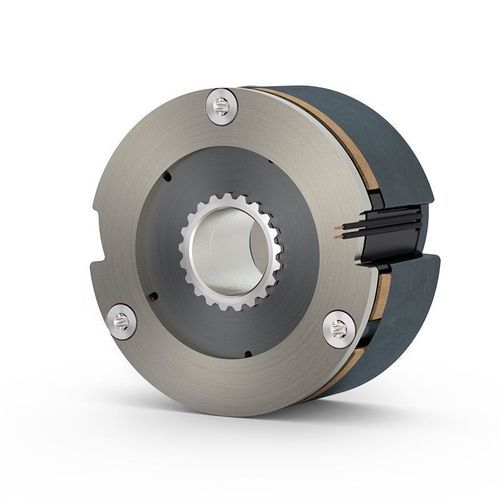

摩擦制动器 COMBISTOP S1

电磁伺服电动机安全

概述
全新 S1 保持制动器采用专利摩擦系统，较传统弹簧制动器提供显著更高的制动转矩。特别适用于对安全性要求较高的伺服应用。即插即用设计便于安装。转矩范围：0.5 Nm 至 60 Nm，覆盖 8 种规格。

亮点

• 8 种规格（01–08）
• 较高的紧急停止摩擦能量允许值
• 稳定的制动转矩
• 高温耐受性（符合 VDE 0580 的 ISO H 级）
• 带有调节空隙，出厂即装配就绪
• 可用作工作制动或保持制动
• 集成电缆槽
• 标准电压：24 V

选项

• 毛毡环：可选毛毡环用于保护 COMBISTOP S1（从而保护制动转矩）免受相邻轴承渗油影响。
• CCV（寒冷气候版）：适用于特别恶劣/低温环境（最低可达 -40 °C）。
• 制动转矩修改：可在生产过程中按客户要求增加或减少转矩。
• 定制电压：可按要求在内部生产中实现定制线圈电压。
• 连接器装配：可提供带插头、接点或端头套管的即插即用电缆以简化装配。
• 证书：可按客户要求提供出厂证明 2.1（DIN EN 10204）和检验证书 3.1（DIN EN 10204）；3.1 包含扭矩测试等特定测试结果。

技术参数（表）
规格 | 额定转矩 M2 [Nm] | 120 °C 时最小静态转矩 M4min120 [Nm] | 标准功率 [W] | 直径 [mm] | 最大花键孔径 [mm]
01 | 0.5 | 0.3 | 6.1 | 35 | 9
02 | 1 | 0.6 | 7.5 | 41 | 10.5
03 | 1.9 | 1.1 | 9.4 | 48 | 12.5
04 | 3.9 | 2.3 | 11.8 | 56 | 15.5
05 | 7.5 | 4.5 | 15.3 | 66 | 17.5
06 | 15 | 9 | 20 | 77 | 20.5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33.8 | 102 | 28

特性 / 技术规格

• 型号：COMBISTOP S1
• 转矩范围：0.5 Nm 至 60 Nm
• 8 种规格（01–08）
• 各规格的额定转矩与最小静态转矩：见上表
• 各规格的标准功率值：见上表
• 各规格的直径与最大花键孔径：见上表
• 标准电压：24 V（特殊电压可按需定制）
• 保护选项：用于防油的毛毡环
• 寒冷气候适应性：CCV 版本可达 -40 °C
• 耐温性：符合 VDE 0580 的 ISO H 级
• 出厂调好气隙，安装就绪；支持即插即用组装（可提供即插即用电缆）
• 证书：可按需提供 2.1 和 3.1 证书
