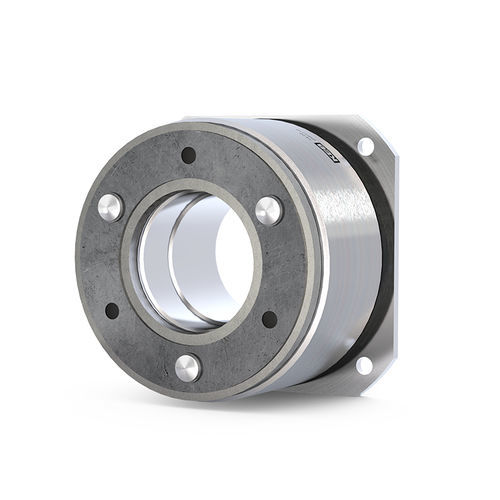

摩擦制动器 COMBIPERM P1

电磁伺服电动机断电可用

产品说明
COMBIPERM P1 是一款摩擦啮合、无回转间隙的永磁制动器。通电时永磁体磁场被抵消，被驱动部件可无残余扭矩自由旋转。在紧急停机或断电时，安全制动器迅速动作，制动并可靠保持传动部位。短切换时间和紧凑结构使其适用于伺服电机及医疗应用。

亮点

• 11 种尺寸，额定扭矩覆盖 0.1 Nm 至 194 Nm
• 无回转间隙，摩擦啮合
• 通电时无残余扭矩释放
• 绝缘等级 F（符合 VDE 0580）
• cCSAus 认证；可选 VdS
• 设计用于连续工作（S1 / 100% 负载周期）
• 标准寿命可达 10,000,000 次切换
• 最高转速可达 10,000 rpm
• 标准线圈电压 24 V（可按需定制电压）

选项 / 变体

• 可提供 VdS 认证
• 电缆保护板，用于保护接线和电机电缆
• 毛毡圈，防止油泄漏影响制动力矩
• 背部螺钉连接（变体 300），适用于受限安装空间
• 圆形法兰（变体 100）
• 矩形法兰（变体 200）
• 外置轮毂（版本 30）
• 磁体内置轮毂（版本 20）
• 无轮毂（版本 10）
• 可按需定制线圈电压
• 定制插头或交付即插即用电缆
• 可按需提供出厂证书 2.1 或 检验证书 3.1

技术数据（汇总表）
型号 | 额定扭矩 M2 [Nm] | 120 °C 下最小静态扭矩 M4min120 [Nm] | 标准功率 [W] | 最大轮毂孔径 [mm]
0A | 0.15 | 0.1 | 3 | 3
01 | 0.5 | 0.3 | 8 | 6
02 | 1.4 | 0.8 | 10 | 8
03 | 2.7 | 1.8 | 11 | 12
04 | 3.5 | 2.8 | 11 | 12
05 | 6.1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

标准电压：24 V | 特殊电压：可按需定制。额定扭矩在摩擦副磨合后达到。

特性 / 技术规格

• 型号系列：COMBIPERM P1
• 扭矩范围：0.1 Nm 至 194 Nm
• 无回转间隙的摩擦啮合设计
• 通电时无残余扭矩释放
• 适用于伺服电机和医疗应用
• 最高转速 10,000 rpm
• 设计用于连续工作（S1 / 100%）
• 耐久性：标准可达 10,000,000 次切换
• 标准线圈电压：24 V（可按需定制）
• 绝缘等级：ISO F（VDE 0580）
• 认证：cCSAus；可选 VdS；提供 EU/UK/CSA 合规文件
• 多种法兰和轮毂安装变体
• 可选保护与连接附件：电缆保护板、毛毡圈、定制插头/电缆
