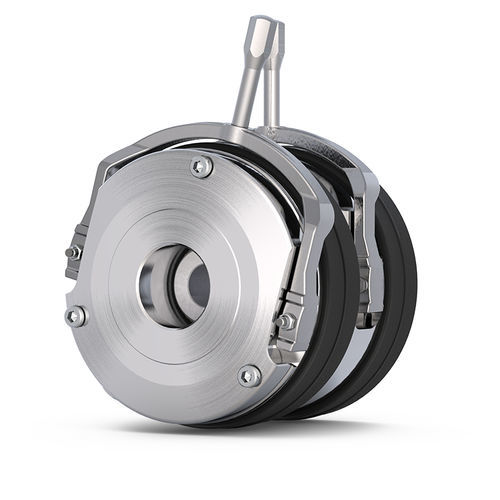

碟式制动器 COMBISTOP 38D

摩擦机械弹簧

产品说明
38D 双制动器将安全等级翻倍，覆盖为冗余制动回路任务准备的系列。其机械结构采用两套彼此完全独立的安全弹簧制动器，符合 DIN 56950（BGV C1）要求。该冗余制动系统由 KEB 调整并以可直接安装状态交付。

亮点

• 10 种尺寸
• 两个冗余制动回路
• 出厂调校的安装就绪气隙
• 可用作工作制动或保持制动
• 符合 VDE 0580 的 ISO H 级别
• 获得 cCSAus 认证
• 防护等级最高可达 IP67
• 设计用于 S1 连续运行或 100% 工作周期
• 标准寿命达七百万次切换循环
• 标准电压 24 / 105 / 180 / 205 V

选项（概要）

• 手动释放 — 可选手动释放装置，用于在断电或转子磨损时手动打开制动器。
• 微动开关 — 可选微动开关用于监控性能或磨损（建议用于带变频器的提升设备和起重系统的制动电机）。
• 法兰 / 摩擦盘 — 可选法兰或小尺寸使用摩擦盘，以在电机端盖不具备所需特性时提供最佳对摩擦面。
• 防尘圈 — 可选环以提高粉尘/潮湿环境下的 IP 保护并防止意外接触（在电机罩下可达 IP54，开口端可达 IP44）。
• 轴密封圈 / 密封塞 — 用于对穿轴与外界环境进行密封；无轴时可使用密封塞。
• CCV 型 — 适用于恶劣和低温环境，最低可工作至 -40 °C。
• 编码器安装 / 后侧螺纹孔 — 可选后侧螺纹孔和钻孔模板，用于安装旋转编码器、风扇或传感器。
• 制动力矩 — 可按客户要求在生产中增大或减小制动力矩。
• 扁平设计 — 提供减小外壳/总长的版本，适用于安装深度受限的应用（由 KEB 调整并交付）。
• 定制电压 — 可按要求提供定制线圈电压。
• 连接器装配 — 提供带插头、触点或压接端子的即插即用电缆以简化装配。
• 证书 — 可按要求提供工厂检验证书 2.1（DIN EN 10204）和检验报告 3.1（DIN EN 10204）（3.1 包含特定测试结果，例如扭矩测试）。

技术参数（表格）
尺寸 | 降低扭矩 [Nm] | 额定扭矩 M2 [Nm] | 增大扭矩 [Nm] max | 标准功率 [W] | 直径 [mm] | 最大转子孔径 [mm]
02 | 2 x 3 | 2 x 6.5 | 2 x 10 | 2 x 25 | 85 | 15
03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20
04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25
05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30
06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35
07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45
08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60
09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60
10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75
11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90

标准电压：24 V、105 V、180 V、205 V | 特殊电压：可按要求定制。制动力矩公差在摩擦副磨合后为 ±25%。* 带紧急停车功能的保持制动器。

特性 / 技术规格

• 型号 / 名称：COMBISTOP 38D
• 制造商 / 品牌：KEB (KEB Automation)
• 扭矩范围：5 Nm 至 2 x 2000 Nm
• 可选尺寸：10 种（02–11）
• 冗余设计：两套独立的弹簧制动器，冗余制动回路
• 防护等级：最高 IP67（防尘圈可提高防护等级；在电机罩下可达 IP54）
• 工作方式：适用于 S1 连续运行（100% 运行周期）
• 认证：cCSAus 认证（可提供 CSA 符合性证书）
• 切换寿命：标准情况下可达 700 万次切换循环
• 标准电压：24 V、105 V、180 V、205 V（特殊电压可按要求提供）
• 环境选项：CCV 版本适用于低温环境，最低至 -40 °C
