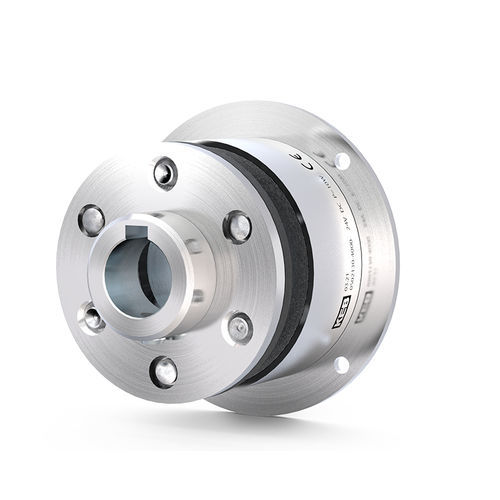

摩擦制动器 COMBINORM B

电磁断电可用法兰安装

概述
工作电流型电磁制动器 COMBINORM B 在电源切断时释放。该制动器用于精密定位与可靠保持，常见于安全与出入口技术，例如出入口栏栅或防火门。制动器设计为连续运行（S1），可选配 VdS 认证。转矩范围：0.5 Nm 至 1,250 Nm。

亮点

• 13 个标准规格（可根据项目提供更大规格）
• 换向/切换时间短，适合精密定位
• 保持性能可靠
• 可提供 cCSAus 认证
• 适用于 S1 工况（100% 额定使用率）
• 符合 VDE 0580 的 ISO B 级
• 宽温度和电压适用范围
• 转矩可连续调节
• 标准电压：24 V（特殊电压可定制）

可选项

• 可按需提供 VdS 认证
• 定制法兰（法兰几何形状、孔位、通孔、螺栓圆、安装槽、轴承座倒角等）
• 面向北美市场的 cCSAus / CSA 认证
• 法兰安装型（磁体安装在外壳；衔铁固定在轴上）
• 轴装型（磁体连同衔铁部分固定在轴上）
• 外置毂（衔铁安装于磁体外侧；可选键槽、螺纹孔或螺柱）
• 磁体内置毂（整体轴向长度更短）
• 无毂（轴向最短；衔铁直接安装在安装面）
• 通过励磁电流/电压控制实现转矩连续调节
• 可按需定制线圈电压
• 备有即插即用接插件/整线装配
• 可按需提供出厂证明 2.1 或 检验报告 3.1
• 小型制动器的防剩磁版本
• 通过啮合/齿形结构提高转矩的啮合型版本（用于静态工况）

技术数据（规格 | 额定转矩 M2 [Nm] | 标准功率 [W] | 直径 [mm] | 最大毂孔径 [mm]）
01 | 0.5 | 6 | 39 | 6
02 | 0.75 | 6 | 45 | 8
03 | 1.5 | 8 | 54 | 10
05 | 3 | 10 | 65 | 15
06 | 7 | 12 | 80 | 20
07 | 15 | 16 | 100 | 22
08 | 30 | 21 | 125 | 30
09 | 65 | 28 | 150 | 35
10 | 130 | 38 | 190 | 45
11 | 250 | 50 | 230 | 60
12 | 500 | 65 | 290 | 70
13* | 750 | 80 | 355 | 90
14* | 1250 | 100 | 440 | 100
标准电压：24 V | 特殊电压：可定制 | 额定转矩在摩擦配合件配合/磨合后达到 | * 根据数量的项目化解决方案

应用

• 医疗技术（精密定位、安全性、重复性）
• 门与闸驱动（防火门、出入口栏栅）
• 木工机械
• 电动出行辅助系统
• 机器人与自动化
• 包装与食品加工
• 农业、采矿和市政机械

特性 / 技术规格

• Brand: KEB Automation KG
• 型号: COMBINORM B
• 转矩范围: 0.5 Nm 至 1,250 Nm
• 可用规格: 13 个标准规格（大规格可根据项目提供）
• 标准功率: 6 W – 100 W，视规格而定（见表）
• 标准电压: 24 V（特殊电压可定制）
• 工作制: S1（100%）
• 安装类型: 法兰安装、轴装、外置毂、磁体内置毂、无毂
• 转矩可通过励磁电流/电压控制连续调节
• 认证/选项: VdS、cCSAus/CSA、EU/UK 合格声明、防剩磁、齿形啮合版本、出厂证明（2.1）与检验报告（3.1）
• 可提供资料: 安装手册及电气数据表
