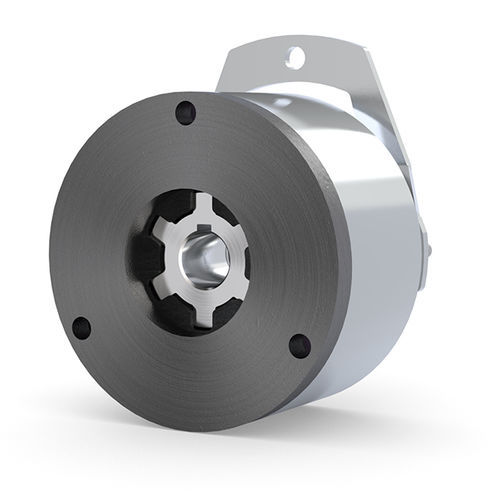

碟式制动器 COMBISTOP 08

弹簧紧固式手动松开用于电机

产品说明
COMBISTOP 08 型是 KEB 的常闭电流弹簧制动器迷你系列。该制动器为小负载设计，结构紧凑，可在动态应用中作为工作制动使用，也可在静态应用中作为带应急停止功能的保持制动使用。

扭矩范围
COMBISTOP 08 的扭矩范围为 0.3 Nm 至 2 Nm。

主要特性

• 2 种尺寸（0B，00）
• 预设气隙，出厂可直接安装
• 可用作工作制动或带应急停止功能的保持制动
• 符合 VDE 0580 的 ISO B 级
• 获得 cCSAus 认证
• 设计用于 S1 连续运行 / 100% 额定工作周期
• 标准电压：24 / 105 / 180 / 205 V

可选项
手动释放
可选的手动释放装置可实现 COMBISTOP 08 的手动开启。在无电或转子磨损时需要手动释放制动器时非常有用。

法兰 / 摩擦盘
COMBISTOP 08 可选配法兰或替代的摩擦盘。如果电机端盖不具备所需的材料质量或平整度，法兰或摩擦盘可作为理想的对摩表面。

封堵塞
可安装封堵塞以使制动器与外界环境隔离。

CCV 版本
针对特别恶劣或低温环境，可提供 CCV 版本，支持最低至 -40 °C 的工作温度。

定制扭矩
如需改变制动扭矩，可在生产过程中实现客户定制的增大或减小扭矩。

定制电压
如需非标准电压，可按要求制造定制线圈。

接插件线缆装配
为简化客户现场安装，可提供带连接器、接头或端头的即插即用电缆。

出厂证明
可按客户要求出具符合 DIN EN 10204 的出厂检验证明 2.1 或 3.1（例如扭矩检测确认）。

技术数据
表头： 尺寸 | 降低的保持扭矩 [Nm] (最小) | 额定转矩 M2 [Nm] | 最大定制扭矩 [Nm] | 标准功率 [W] | 直径 [mm] | 最大轴孔 [mm]
0B | - | 0.3 | - | 6 | 40 | 8
00 | 0.5 | 1 | 2 | 11…15 | 59.5 | 10

* 带应急停止功能的保持制动
标准电压：24 V、105 V、180 V、205 V。特殊电压可定制。

制造商 / 规格

• 品牌：KEB (KEB Automation KG)
• 商用名称（型号）：COMBISTOP 08
• 扭矩范围：0.3 Nm 至 2 Nm
• 尺寸：0B、00
• 适用于 S1 / 100% 额定工作周期
• 认证：ISO B 级（VDE 0580），cCSAus 认证
• CCV 版本可用于最低 -40 °C 的环境
