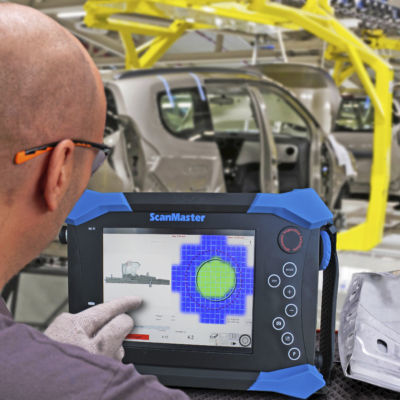

超声波检测系统 SCANMASTER UT/X

自动厚度几何特征

ScanMaster UT/X 采用相控阵技术对点焊进行检测，可直接测量焊接透镜的直径、焊接区域和透镜的残余壁厚。此外，还采用了对所有元件的单个 A 扫描进行统计评估的算法。 通过矩阵式元件排列，可使用单个探头对直径达 9 毫米的焊点进行全面检测。如有必要，如果 PA 探头因部件几何形状而过大，也可将传统探头纳入检测计划。在这种情况下，将再次使用传统的评估算法。 PA 探头既可用于灵活的水延迟路径，也可用于固定的刚性延迟路径，因此可适应焊点的几何形状。 关键信息 - 基于 MANTIS 设备的集成 PA 系统 - 自动做出 "去 "或 "不去 "的决定，并对点焊质量进行分类 - 只需一个相控阵探头即可检测所有焊点直径（最大 9 mm） - 几乎可以存储无限数量的测试设置、C 扫描和 A 扫描 - 使用久经考验的评估算法 - 支持 2、3 和 4 平板组合 - 用于数据交换的网络连接（SpotWeld Connect） - 外部数据管理（UltraSPIS） - 生成测试报告
