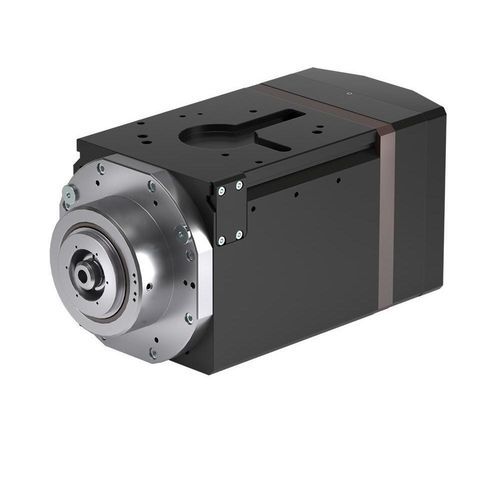

切割电动主轴 ES779

生产用于冲孔加工

概述
由 HSD Mechatronics 设计并制造的 ES779 电主轴，适用于复合材料和木材等多种材料的加工。ES779 系列提供多种功率和配置，以满足不同应用需求。

技术参数
型号 | ES779 - 10kW | ES779 - 10kW | ES779 - 15kW | ES779 - 15kW | ES779 - 22kW
机身尺寸 [mm] | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150 | □ 150x150
最高转速 [rpm] | 24000 | 15000 | 24000 | 18000 | 24000
电机类型 | 异步 | 异步 | 异步 | 异步 | 同步
转矩 S1/S6 (40%) [Nm] | 12.7 / 15.3 | 12.7 / 15.3 | 11.9 / 14.3 | 11.9 / 14.3 | 20 / 22.6
功率 S1/S6 (40%) [kW] | 10 / 12 | 10 / 12 | 15 / 18 | 15 / 18 | 22 / 25
刀具接口 | HSK F63 | HSK E63 | HSK F63 | HSK A63 / E63 | HSK F63 / A63 / E63
冷却 | 液冷 | 液冷 | 液冷 | 液冷 | 液冷
轴承润滑 | 润滑脂 | 润滑脂 | 润滑脂 | 润滑脂 | 润滑脂
重量 [kg] | 31 | 31 | 31 | 31 | 31
轴向贯通冷却 | 可（可按需提供） | 可（可按需提供） | 可（可按需提供） | 可（可按需提供） | 可（可按需提供）
气动刀具 | 可（可按需提供） | 可（可按需提供） | 可（可按需提供） | 可（可按需提供） | 可（可按需提供）
振动传感器 | 否 | 否 | 否 | 否 | 否
前轴承热传感器 | 否 | 否 | 否 | 否 | 否
轴套组件 | 有 | 有 | 有 | 有 | 无
机组防旋转法兰 | 可按需提供 | 可按需提供 | 可按需提供 | 可按需提供 | 可按需提供

附件

• 适用于 ISO30/40 和 HSK F63 刀架的刀具叉
• ISO30 刀架 - ER32
• HSK F63 刀架 - ER32
• 水冷机（冷却机）
• 水/空气 换热器

相关产品

• 钻孔机组
• 铣削机组
• 切削机组
• 浮动机组
• MK250
• HS673
• HS675
• HS655

规格

• Brand: HSD Mechatronics
• 商用型号: ES779
• 可用功率变体: 10 kW、15 kW、22 kW（技术表中显示 S1 / S6 额定值）
• 主轴最高转速: 最高 24000 rpm（取决于配置）
• 机身尺寸: □ 150x150 mm
• 电机类型: 根据型号为异步或同步
• 转矩 (S1 / S6 40%): 根据型号范围为 11.9 至 22.6 Nm
• 支持的刀具接口: HSK F63、HSK E63、HSK A63、ER32（取决于配置）
• 冷却: 液冷（各型号标准配置）
• 轴承润滑: 润滑脂
• 重量: 约 31 kg
• 轴向贯通冷却: 可按需提供
• 气动刀具选项: 可按需提供
• 振动传感器: 未配置
• 前轴承热传感器: 未配置
• 轴套组件: 大多数型号可用
• 机组防旋转法兰: 可按需提供
