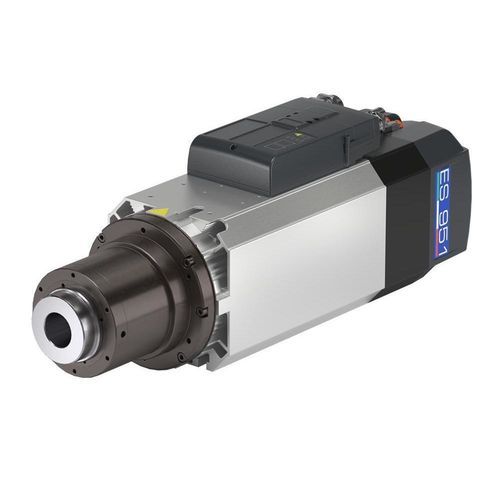

加工电动主轴 ES951 series

铣削按高度放置AC马达

产品概述
HSD 的 ES951 为一款 ATC（自动换刀）电主轴，采用异步电机设计，适用于木材、复合材料及其它工程材料的工业加工。该系列提供多种功率与刀具界面版本，以满足不同的加工需求。

适用材料 / 应用

• 木材
• 复合材料
• 金属及其他工程材料

配件

• 适用于 ISO30/40 和 HSK F63 刀柄的刀库夹
• 适用于 ES950-951 主轴的 ISO30 刀柄拉钉（无气动工具）
• ISO30 - ER32 刀柄
• HSK F63 - ER32 刀柄
• 适用于 ES950-951-929X 的角度头法兰（长/短鼻）
• 水冷冷却机（chiller）
• 水/空气 热交换器
• ES950-951 预接线电缆

技术变体
可选变体包括：ES951 6.5 kW、8 kW、8.5 kW、11 kW、16 kW（两种版本）、25 kW。机身直径（所有变体相同）：□ 142 x 145 mm。最高转速根据型号可为 18,000 / 24,000 / 36,000 rpm。刀具接口：ISO 30、HSK F63、HSK E63、HSK F50（视具体变体）。冷却方式：依型号为强制风冷（电扇）或液冷。

特性 / 技术规格

• 型号：ES951
• 制造商：HSD
• 电机类型：异步（Asynchronous）
• 功率范围（S1 / S6 40%）：根据变体从 6.5 / 7.8 kW 到 25 / 30 kW
• 扭矩范围（S1 / S6 40%）：根据变体从 3.4 / 4.1 Nm 到 23.9 / 28.6 Nm
• 最高转速：18,000 / 24,000 / 36,000 rpm（视变体而定）
• 机身直径：□ 142 x 145 mm
• 刀具接口：ISO 30、HSK F63、HSK E63、HSK F50（视变体）
• 轴承润滑：润滑脂（Grease）
• 重量：约 25–30.5 kg（视变体）
• 轴贯通冷却（through-spindle coolant）：否（列出变体）
• 可按需提供：气动工具、振动传感器、前轴承温度传感器、角度头防转法兰、Wi‑Fi / myHSD
• 轴组件套件：可用
