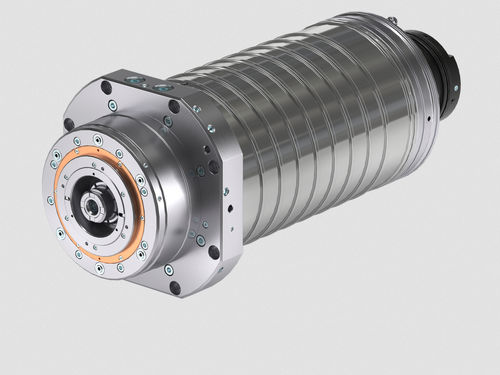

加工车间电动主轴 ES514

按高度放置大功率AC马达

概述
ES514 电主轴由 HSD 设计制造，是用于金属重型工业加工的高功率异步电主轴。应用：金属加工。

技术参数（表）
ES514 - 34 kW
本体直径 [mm] - Ø230
最高转速 [rpm]（润滑脂 / 空气-油） - 8,000 / 10,000
电机类型 - 异步
转矩 S1/S6 (40%) [Nm] - 191 / 229
功率 S1/S6 (40%) [kW] - 34 / 31
刀具接口 - HSK A100
冷却 - 液冷
轴承润滑 - 润滑脂
重量 [kg] - 150
通过轴供给冷却液 - 是
振动传感器 - 有
伸长传感器 - 可按需提供
轴夹紧 - 可按需提供
轴承预紧功能 - 无
轴套件 - 无
冷却外壳 - 可按需提供

特性

• 适用于金属重型工业加工的高功率电主轴
• 异步电机，额定功率最高可达34 kW（S1），并可提供 S6 规格
• 根据润滑/冷却方式提供两种最高转速配置（润滑脂 8,000 rpm / 空气-油 10,000 rpm）
• 大直径机身（Ø230 mm）和较大质量（150 kg），提高加工稳定性
• HSK A100 刀具接口，适用于高速高精度刀具
• 液冷及通过轴供给冷却液，便于工艺冷却液集成
• 轴承为润滑脂润滑；振动传感器为标准配置；伸长传感器和轴夹紧可按需提供

技术规格

• 型号：ES514
• 本体直径：Ø230 mm
• 最高转速（润滑脂 / 空气-油）：8,000 / 10,000 rpm
• 电机类型：异步
• 转矩 S1/S6 (40%)：191 / 229 Nm
• 功率 S1/S6 (40%)：34 / 31 kW
• 刀具接口：HSK A100
• 冷却：液冷
• 轴承润滑：润滑脂
• 重量：150 kg
• 通过轴供给冷却液：是
• 振动传感器：有
• 伸长传感器：可按需提供
• 轴夹紧：可按需提供
• 轴承预紧功能：无
• 轴套件：无
• 冷却外壳：可按需提供
