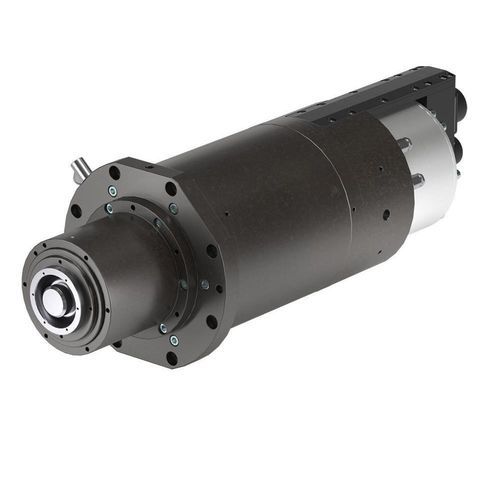

生产电动主轴 ES884 series

加工按高度放置AC马达

产品概述
HSD 的 ES884 电主轴适用于木材和金属等多种材料的加工，兼容自动换刀（ATC）系统及工业 CNC 应用。提供两种功率等级以满足不同生产需求。

可选型号
ES884 - 16 kW | ES884 - 19 kW

配件

• 适用于 ISO30/40 或 HSK F63 刀柄的刀库夹子
• ISO30 - ER32 刀柄
• HSK F63 - ER32 刀柄
• 水冷冷却机（Chiller）
• 水/空气热交换器

技术参数表（摘要）
型号: ES884 - 16 kW | ES884 - 19 kW
机身直径 [mm]: Ø170 | Ø170
最高转速 [rpm]: 15000 | 15000
电机类型: 异步电机 | 异步电机
扭矩 S1/S6 (40%) [Nm]: 19 / 21.5 | 24.2 / 29
功率 S1/S6 (40%) [kW]: 16 / 18 | 19 / 22.8
刀具接口: HSK E63 | HSK E63
冷却: 液冷 | 液冷
轴承润滑: 润滑脂 | 润滑脂
重量 [kg]: 57 | 57
通过主轴冷却: 否 | 否
气动工具: 否 | 否
振动传感器: 否 | 否
前轴承温度传感器: 否 | 否
主轴组件: 有 | 有
角度头防转法兰: 可按需提供 | 可按需提供

特征 / 技术规格

• 型号：ES884（提供 16 kW 与 19 kW 两种版本）
• 机身直径：Ø170 mm
• 最高转速：15,000 rpm
• 电机类型：异步电机
• 扭矩（S1 / S6 40%）：16 kW 版 = 19 / 21.5 Nm；19 kW 版 = 24.2 / 29 Nm
• 功率（S1 / S6 40%）：16 kW 版 = 16 / 18 kW；19 kW 版 = 19 / 22.8 kW
• 刀具接口：HSK E63
• 冷却方式：液冷
• 轴承润滑：润滑脂
• 重量：57 kg
• 通过主轴冷却：否
• 气动工具接口：否
• 振动传感器：无
• 前轴承温度传感器：无
• 主轴组件：有
• 角度头防转法兰：可按需提供
