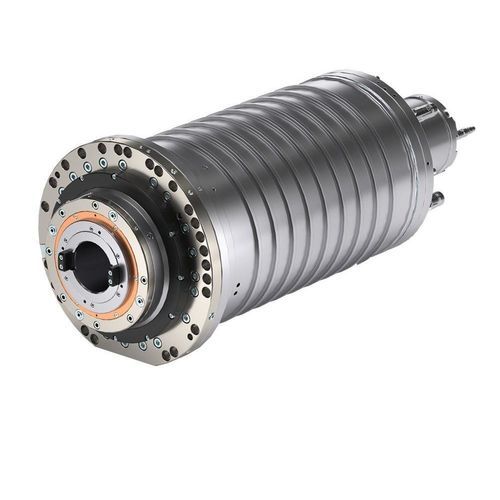

加工电动主轴 ES1040

冷却功率按高度放置

概述
了解由 HSD Mechatronics 设计、制造并在全球供应的 ES1040 电主轴，适用于多种材料和金属的高效加工。

型号

• ES1040 - 48kW
• ES1040 - 48kW HS

技术参数
变体名称：ES1040 - 48kW · ES1040 - 48kW HS
机身直径 [mm]：Ø270
最高转速 [rpm]（润滑脂 / 气-油）：8,000 / 15,000（均适用）
电机类型：异步（均适用）
扭矩 S1/S6 (40%) [Nm]：ES1040 - 48kW = 305 / 450 · ES1040 - 48kW HS = 305 / 445
功率 S1/S6 (40%) [kW]：ES1040 - 48kW = 48 / 71 · ES1040 - 48kW HS = 48 / 70
刀具接口：ES1040 - 48kW = HSK T100 / SK50 · ES1040 - 48kW HS = HSK T100 / SK50 Big+
冷却：液体冷却（均适用）
轴承润滑：润滑脂 / 气-油（均适用）
重量 [kg]：220（均适用）
轴通冷却液：是（均适用）
振动传感器：是（均适用）
伸长传感器：是（均适用）
主轴夹紧：是（均适用）
轴承预紧功能：是（均适用）
主轴套件：是（均适用）
冷却外壳：是（Ø310）（均适用）

选项与功能

• 根据变体提供 HSK T100 / SK50 或 HSK T100 / SK50 Big+ 刀具接口
• 液体冷却系统
• 轴承润滑可选：润滑脂或气-油
• 集成振动与伸长传感器
• 提供主轴夹紧和主轴套件
• 轴承预紧功能
• 支持轴通冷却液

技术规格

• 型号：ES1040
• 可用变体：ES1040 - 48kW；ES1040 - 48kW HS
• 机身直径：Ø270 mm
• 最高转速：8,000 rpm（润滑脂）/ 15,000 rpm（气-油）
• 电机类型：异步
• 扭矩（S1 / S6 40%）：305 Nm / 450 Nm（48kW）；305 Nm / 445 Nm（48kW HS）
• 功率（S1 / S6 40%）：48 kW / 71 kW（48kW）；48 kW / 70 kW（48kW HS）
• 刀具接口：HSK T100 / SK50（48kW）；HSK T100 / SK50 Big+（48kW HS）
• 冷却：液体
• 轴承润滑：润滑脂或气-油
• 重量：220 kg
• 轴通冷却液：是
• 振动传感器：是
• 伸长传感器：是
• 主轴夹紧：是
• 轴承预紧：是
• 冷却外壳：Ø310
