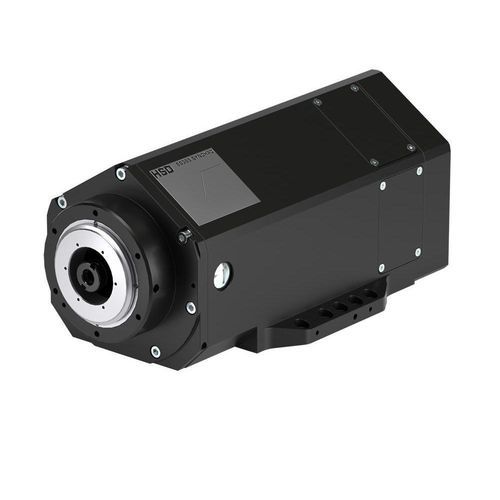

加工电动主轴 ES368按高度放置电动液体冷却式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 加工, 按高度放置
- 传动方式
- 电动
- 润滑、冷却
- 液体冷却式
- 其他特性
- 高速
- 旋转速度
20,000 rpm, 24,000 rpm, 36,000 rpm
(125,663.7061 rad.min-1, 150,796.4474 rad.min-1, 226,194.6711 rad.min-1)- 直径
132 mm
(5.2 in)
产品介绍
概述
了解由 HSD 设计、制造并供应的 ES368 电主轴，适用于复合材料和木材的精密 CNC 加工。ES368 系列包含针对不同功率、转速和刀具接口要求优化的多种型号，采用水冷，并可选配传感器和配件以便工业集成。
应用
附件
技术参数
了解由 HSD 设计、制造并供应的 ES368 电主轴，适用于复合材料和木材的精密 CNC 加工。ES368 系列包含针对不同功率、转速和刀具接口要求优化的多种型号，采用水冷，并可选配传感器和配件以便工业集成。
应用
- 复合材料加工
- 木材加工
附件
- 适用于 ISO30/40 和 HSK F63 刀柄的刀具叉
- ISO30 型刀柄 – ER32
- HSK F63 型刀柄 – ER32
- 水冷却器（冷却机）
- 水/空气 换热器
技术参数
- 型号：
ES368 - 7 kW | ES368 - 11 kW | ES368 - 3.4 kW - 机身直径 [mm]：
ES368 - 7 kW | ES368 - 11 kW | ES368 - 3.4 kW
□ 132x132 | □ 132x132 | □ 132x132 - 最高转速 [rpm]：
20,000 | 24,000 | 36,000 - 电机类型：
异步 | 同步 | 异步 - 扭矩 S1/S6 (40%) [Nm]：
5.6 / 6.9 | 8.7 / 10.3 | 3.4 / 4.1 - 功率 S1/S6 (40%) [kW]：
7 / 8.7 | 11 / 13 | 6.5 / 7.8 - 刀具接口：
HSK F63 | HSK F63 | HSK E40 - 冷却方式：
水冷 | 水冷 | 水冷 - 轴承润滑：
润滑脂 | 润滑脂 | 润滑脂 - 重量 [kg]：
20 | 20 | 20 - 轴通冷却液：
否 | 否 | 是（可选） - 气动刀具：
否 | 否 | 是（可选） - 振动传感器：
是（可选） | 是（可选） | 是（可选） - 前端轴承温度传感器：
是（可选） | 是（可选） | 是（可选） - 主轴组件套件：
是 | 否 | 否 - 防旋转法兰（组件）：
可选 | 可选 | 否
