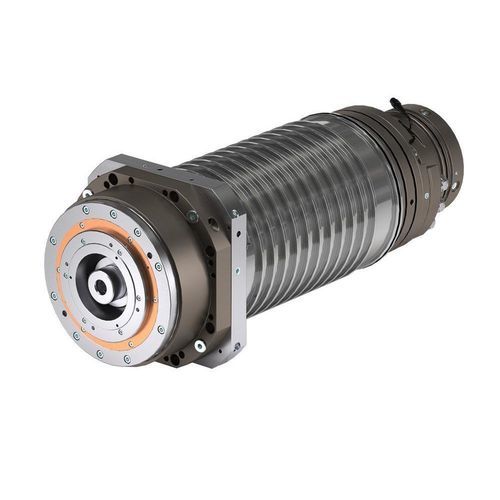

加工电动主轴 ES511

铣削大功率按高度放置

概述
HSD 设计并制造的 ES511 电主轴，适用于金属及多种材料的重切削加工。ES511 系列采用紧凑 Ø190 mm 机身，提供多种功率与转速配置，适合铣削及高扭矩工况。

可用型号

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

技术参数表（表格）
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
机身直径 [mm] | Ø190 | Ø190 | Ø190 | Ø190
最高转速 [rpm] (黄油 / 空气-油) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
电机类型 | 同步电机 | 同步电机 | 同步电机 | 同步电机
转矩 S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
功率 S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
刀具接口 | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
轴承润滑 | 黄油 / 空气-油 | 黄油 / 空气-油 | 黄油 / 空气-油 | 黄油 / 空气-油
重量 [kg] | 75 | 90 | 95 | 105
通过轴冷却 | 是 | 是 | 是 | 是
振动传感器 | 是（带外壳） | 是（带外壳） | 是（带外壳） | 是（带外壳）
伸长传感器 | 可按要求提供 | 可按要求提供 | 可按要求提供 | 可按要求提供
轴夹紧 | 是 | 可按要求提供 | 可按要求提供 | 可按要求提供
轴承预载功能 | 否 | 否 | 否 | 否
轴套件 | 否 | 否 | 否 | 否
冷却外壳 | 可按要求提供 | 可按要求提供 | 可按要求提供 | 可按要求提供

特性 / 技术规格

• 产品系列 / 型号：ES511 电主轴系列，提供 42kW、47kW、50kW、63kW 型号。
• 机身直径：Ø190 mm（所有型号）。
• 最高转速（视润滑方式而定）：42kW 在黄油 / 空气-油下可达 18,000–20,000 rpm，其他型号为 12,000–15,000 rpm。
• 电机类型：同步电机（所有型号）。
• 额定与峰值转矩（S1 / S6 40%）：详见各型号表格。
• 额定与 S6 功率（kW）：详见各型号表格。
• 刀具接口：根据型号为 HSK T63、HSK A1000 / T100 / ISO 50、HSK T100 / ISO 50、HSK A100 / ISO 50。
• 轴承润滑：可选择黄油或空气-油润滑。
• 重量：75 kg（42kW）、90 kg（47kW）、95 kg（50kW）、105 kg（63kW）。
• 通过轴冷却：所有型号均支持。
• 振动传感器：标配（带外壳）。
• 伸长传感器：可按要求提供。
• 轴夹紧：42kW 标配；其他型号可按要求提供。
• 轴承预载与轴套件：不包含。
• 冷却外壳：可按要求提供。
