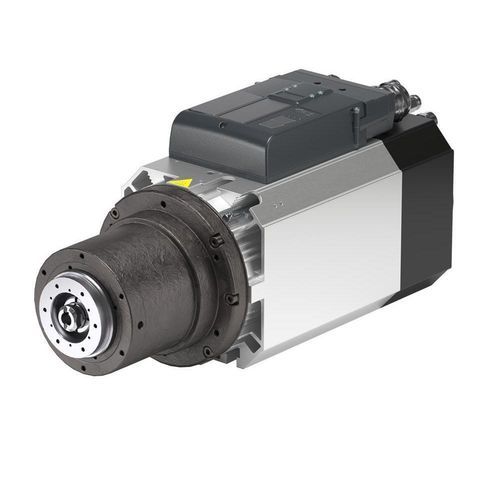

加工电动主轴 ES950 series

铣削按高度放置AC马达

产品概述
由HSD设计制造的ES950电主轴，面向木材与复合材料的铣削和加工应用。模块化平台，提供多种功率与配置以满足不同加工需求。

材料 / 应用

• 木材
• 复合材料

配件

• 适用于ISO30/40及HSK F63刀柄的刀库夹
• 适用于ES950-951主轴的ISO 30刀柄拉钉（无气动工具）
• ISO30 - ER32刀柄
• HSK F63 - ER32刀柄
• 适用于ES950-951-929X的角度头法兰（长/短鼻）
• 水冷机（chiller）
• 水/空气热交换器
• ES950-951预布线电缆

技术参数表
ES950 - 3.8 kW | ES950 - 5 kW | ES950 - 7.5 kW
本体直径 [mm]: □ 142x145 | □ 142x145 | □ 142x145
最高转速 [rpm]: 24000 | 24000 | 24000
电机类型: Asynchronous | Asynchronous | Asynchronous
扭矩 S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
功率 S1/S6 (40%) [kW]: 3.8 / 4.5 | 5 / 6 | 7.5 / 9
刀具接口: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
冷却: 电动风扇 | 电动风扇 | 液冷
轴承润滑: 油脂 | 油脂 | 油脂
重量 [kg]: 25 | 25 | 25
轴内冷却液通道: No | No | No
气动工具: Yes (按需) | Yes (按需) | Yes (按需)
振动传感器: Yes (按需) | Yes (按需) | Yes (按需)
前轴承温度传感器: Yes (按需) | Yes (按需) | Yes (按需)
主轴套件: Yes | Yes | Yes
角度头防转法兰: On request | On request | On request
Wi‑Fi 连接 & myHSD: On request | On request | On request

特性 / 技术规格

• 型号: ES950（可选 3.8 kW、5 kW、7.5 kW）
• 本体直径: □ 142x145 mm
• 最高转速: 24,000 rpm
• 电机类型: 异步电机（Asynchronous）
• 扭矩（S1 / S6 40%）: 3 / 3.6 Nm（3.8 kW）；4 / 4.8 Nm（5 kW）；6 / 7.2 Nm（7.5 kW）
• 功率（S1 / S6 40%）: 3.8 / 4.5 kW；5 / 6 kW；7.5 / 9 kW
• 刀具接口: ISO 30 标准；高功率版本可选 HSK F63
• 冷却: 低功率版本为电风扇冷却；7.5 kW为液冷
• 轴承润滑: 油脂
• 重量: 约25 kg
• 轴内冷却液通道: 不支持
• 可按需提供: 气动工具、振动传感器、前轴承温度传感器、角度头防转法兰、Wi‑Fi 与 myHSD 连接
• 主轴套件: 标配 / 可供应
