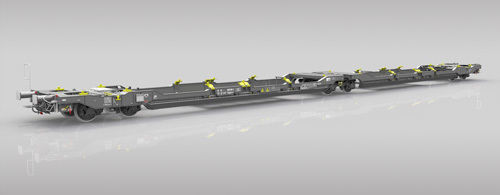

带轮运输带 Sdggmrss

平台用于容器

特点

• 该两平台三转向架连结货车属新一代的多式联运货车系列。
• 适用于按 IRS 50596-5 的兼容性代码 "e" 的封装半挂车运输。
• 亦可装运符合 ISO 668 的 20'、30'、40' 和 45' 集装箱及符合 UIC 592 和 IRS 50596-6 的可换装车体。
• 设计满足 TSI、EN、UIC 标准，并具备道路运行的 TEN GE 标识。
• 满足 IRS 50596-6 要求，并带有兼容性代码 "e" 的 "C" 与 "P" 标识。
• 车架符合 EN 12663-2。

适用载荷

• 符合 ISO 668 的 1 类容器：1、1C、1CC、1CX、1B、1BB、1BX、1A、1AA、1AX、1EE。
• 符合 IRS 50592 的对称与非对称可换装车体。
• 符合 IRS 50596-5 且带有兼容性代码 "e" 的半挂车。

装载
装载方式应按照提供的装载示意图执行；具体放置位置和轴荷分配限制请参见示意图。

参数
轴重：22.5 t
轨距：1.435 mm
行驶限界：G1+GI1 – TSI WAG
制动制度："S" 或 "SS"
制动类型：GP-A (K)
最高速度，SS 制度（每轴最多 20 t）：120 km/h
最高速度，S 制度（每轴最多 14.5 t）：120 km/h
最高速度，S/SS 制度（每轴最多 22.5 t）：100 km/h
适用气候条件：T1、T3 – TSI WAG
最小曲线半径（单辆）：75.0 m
缓冲器间长度：34,200 mm
自重：~ 35.0 t
有效载荷：~ 100.0 t
集装箱装载高度：1,155 mm
转向架型号：Y25Ls(s)di(f)-KC1(V)

技术规格

• 轴重：22.5 t
• 轨距：1.435 mm
• 行驶限界：G1+GI1 – TSI WAG
• 制动制度："S" 或 "SS"
• 制动类型：GP-A (K)
• 最高速度（SS 制度，每轴最多 20 t）：120 km/h
• 最高速度（S 制度，每轴最多 14.5 t）：120 km/h
• 最高速度（S/SS 制度，每轴最多 22.5 t）：100 km/h
• 适用气候条件：T1、T3 – TSI WAG
• 最小曲线半径（单辆）：75.0 m
• 缓冲器间长度：34,200 mm
• 自重：~ 35.0 t
• 有效载荷：~ 100.0 t
• 集装箱装载高度：1,155 mm
• 转向架型号：Y25Ls(s)di(f)-KC1(V)
