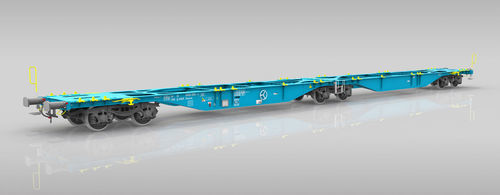

带轮运输带 Sggmrss 90´

平台用于容器

特点

• 两段式铰接货车，三台转向架，属于新一代联运货车系列。
• 提供多种配置，适用于运输不同长度的集装箱（20'、30'、40'、45'）和联运箱体（swap bodies）。
• 设计符合 TSI、EN 和 UIC 标准，并具有用于运行的 TEN GE 标志。
• 符合 IRS 50596-6 并带有 "C" 标识。
• 底架符合 EN 12663-2 和 UIC 530-1 关于自动联挂器安装的规定。

适用能力

• 支持 ISO 668 集装箱等级：1、1C、1B、1A、1EE。
• 可装载符合 IRS 50592 的对称和非对称联运箱体。
• 可配备带有相应 ISO 角件的专用上部结构。

说明
装载方案以装载图为准。

参数
轴载：22.5 t / 轴
轨距：1,435 mm
车体限界：G1+GI1 – TSI WAG
制动制度："S" 或 "SS"
制动类型：GP-A (K)
最高速度，SS 制度（轴载至 20 t）：120 km/h
最高速度，S 制度（轴载至 14.5 t）：120 km/h
最高速度，S/SS 制度（轴载至 22.5 t）：100 km/h
气候条件：T1 – TSI WAG
最小曲线半径 Rmin：75.0 m
缓冲器间长度：29,590 mm
自重：约 27.8 t
载重：约 107.2 t
装载高度：1,155 mm
转向架型号：Y25Ls(s)1-KV

技术规格

• 轴载：22.5 t / 轴
• 轨距：1,435 mm
• 车体限界：G1+GI1 – TSI WAG
• 制动制度："S" 或 "SS"
• 制动类型：GP-A (K)
• 最高速度（SS 制度，轴载至 20 t）：120 km/h
• 最高速度（S 制度，轴载至 14.5 t）：120 km/h
• 最高速度（S/SS 制度，轴载至 22.5 t）：100 km/h
• 气候条件：T1 – TSI WAG
• 最小曲线半径（Rmin）：75.0 m
• 缓冲器间长度：29,590 mm
• 自重：约 27.8 t
• 载重：约 107.2 t
• 装载高度：1,155 mm
• 转向架型号：Y25Ls(s)1-KV
• 兼容集装箱：ISO 668 等级（20'、30'、40'、45'）及符合 IRS 50592 的联运箱体
