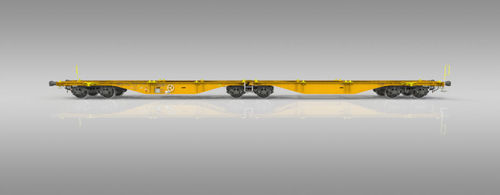

带轮运输带 Sggrss 80´

平台用于容器

概述
该两平台三转向架铰接式联运货车 Sggrss 80' 适用于高效运输20英尺、30英尺和40英尺集装箱以及兼容的可交换车体。该货车符合 TSI、EN 和 UIC 标准，并以 TEN GE 标识获准运行。

特点

• 三转向架铰接设计，实现灵活的荷载分配并降低对轨道的作用力。
• 按照 TSI、EN、UIC 要求设计并认证；满足 UIC 596-6 并带有“C”标识。
• 总有效载荷高：两平台合计约108.0 t。

适配性
适用于符合 UIC 592（ISO 668）的集装箱及符合 UIC 592 和 UIC 596-6 的可交换车体。装载方案参照装载示意图。

• 1系货用集装箱 – 1CX、1C、1CC、1AX、1A、1AA、+ 1BX、1B、1BB (1)(2)(3)
• 对称可交换车体 – (20)、40、+ (30) (1)、+ (21)、22、23、24、(26)、(29) (2)、+ (31) (3)
• 非对称可交换车体 – NA + (81)、82、(84)、(85)、(86) (1)、+ (60) (2)(3)

技术参数

• 轴重：22.5 t / 轴
• 轨距：1,435 mm
• 装载断面：G1-TSI
• 制动方案："SS" 和 "S"
• 制动类型：GP-A (K)
• 在135.0 t时最高速度：100 km/h
• 在120.0 t时最高速度：120 km/h
• 气候条件：T1
• 最小曲线半径 Rmin（单个未连接车厢）：75.0 m
• 缓冲器间长度：26,040 mm
• 自重：约27.0 t
• 有效载荷：约108.0 t
• 装载高度：1,155 mm
• 转向架型号：Y25Ls(s)1-KV
• 集装箱定位柱数量：16；20；24；32；40
