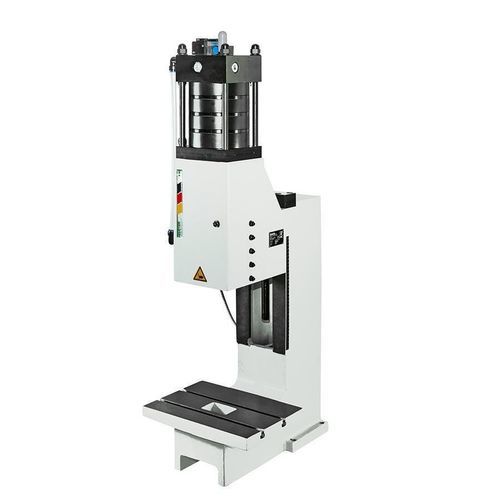

气动压机 45 LPL

成形装配肘杆

产品
气动曲柄压机 LPL，压入力 45 kN。适用于工业生产中的重复压装、成形和装配作业。

尺寸表
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5.9)
Ymax: 1465

供货 / 配件

• 底座：标准压机，不含配件
• 底座：喉深加大的标准压机
• 底座：安装高度加大的标准压机
• 配件：无挡圈夹紧销
• 配件：带挡圈夹紧销
• 配件：压机底座 约 H 800 x W 690 x D 565 mm，可用机座元件调节
• 配件：压机底座 约 H 700 x W 690 x D 565 mm，可用机座元件调节
• 配件：用于侧装在压机底座的支撑工作台（左侧），高度可调
• 配件：用于侧装在压机底座的支撑工作台（右侧），高度可调
• 配件：气动冲程计数器
• 配件：用于定义触发的附加按钮控制（例如：保护车间）
• 配件：脚踏开关
• 配件：带中心孔的对中板
• 滑动台：重载滑动台，机械式
• 滑动台：带锁栓的重载滑动台，机械式
• 夹具支架：夹具支架约 H 160 x W 130 x H 58 mm（仅适用于加大外伸的立柱）
• 夹具支架：夹具支架约 H 160 x W 130 x H 118 mm（仅适用于加大外伸的立柱）

独特特性
无间隙可调棱柱导向。夹紧工件可向前拆卸而不损坏夹紧销。

技术参数

• 压机类型：气动曲柄（膝式）压机
• 操作方式：启动按钮或由工具接触释放
• 外伸：200 mm
• 安装高度可调：120 - 370 mm
• 行程长度：4 mm；使用安全刀具时 5.9 mm
• 压入力 / 工作压力：45 kN / 6.5 bar
• 力的产生：气缸
• 工作压力：3 – 6.5 bar
• 定位孔：Ø25 H7
• 夹紧工件：可拆卸夹紧工件
• 防扭导向：棱柱导向
• 导向无间隙可调：通过调节楔块
• 导向单元高度调节：棘轮
• 导向单元固定螺钉扭矩：170 Nm
• 气路连接：1/2"
• 标准颜色：RAL 7035
• 重量：208 kg
