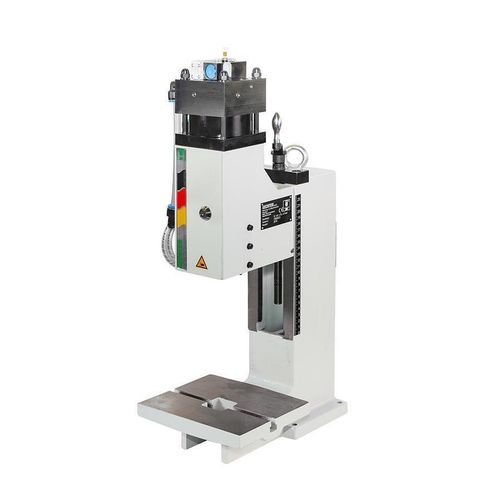

气动压机 4 LPL

装配带有控制踏板

概述
线性作用气动压力机，专为精密压装和装配任务设计。通过启动按钮或由工装接触释放方式操作。可拆卸的夹持件与无间隙可调棱镜导向，保证夹持工件的安全、无损取出。

尺寸表
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

配件 / 供货

• 不含配件的标准压力机
• 喉深加大的标准压力机
• 安装高度加大的标准压力机
• 可侧装于压力机底座的支撑台（右侧），高度可调
• 气动行程计数器
• 用于限定触发的附加按钮控制（例如：保护车间用）
• 脚踏开关
• 带中心孔的对心板
• 压力机底座 H 约 800 x W 690 x D 565 mm，可用机床支承件调节
• 压力机底座 H 约 700 x W 690 x D 565 mm，可用机床支承件调节
• 可侧装于压力机底座的支撑台（左侧），高度可调
• 重载滑动台，机械式
• 带锁销的重载滑动台，机械式
• 夹具支架，约 H160 x W130 x D118 mm（仅用于喉深加大的立柱）
• 夹具支架，约 H160 x W130 x D58 mm（仅用于喉深加大的立柱）

GECHTER 专属
无间隙可调的棱镜导向。夹持件可向前拆卸而不损伤夹紧销。2x 台面槽固定位 DIN 650 M8x10。

技术参数

• 压力机类型：线性作用气动压力机
• 操作方式：启动按钮或工装接触释放
• 突出长度：120 mm
• 安装高度可调：73 – 240 mm
• 压入力 / 有效行程 / 工作压力：4 kN / 7.8 bar
• 行程长度：4 mm（使用安全工装时 5.9 mm）
• 压入力 / 工作压力（替代项）：56 kN / 6.5 bar
• 力的产生：气缸
• 工作压力（范围）：3 - 7.8 bar
• 定位孔：Ø10 H7
• 夹持件：可拆卸夹持件
• 防转导向：棱镜导向
• 导向无间隙可调：通过调节楔
• 导向单元高度调节：手摇曲柄
• 导向单元固定螺钉扭矩：90 Nm
• 连接软管：1/4"
• 标准颜色：RAL 7035
• 重量：36 kg
