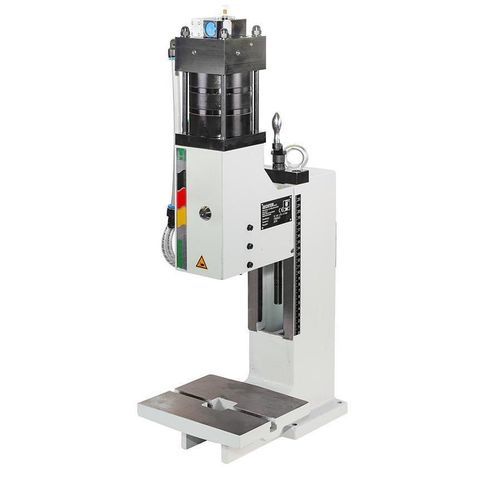

气动压机 12 LPL

压缩带有控制踏板

产品概述
线性气动压机 LPL，压入力 12 kN。通过启动按钮或工具接触触发操作。动力由气缸产生。行程 4 mm（使用安全工具时 5.9 mm）。安装高度可调 73 – 240 mm。悬出量 120 mm。定位孔 Ø10 H7。可拆卸夹件。无游隙可调棱镜导向。高度通过手摇手柄调节。标准颜色 RAL 7035。重量约 42 kg。

尺寸表
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5.9)
Ymax: 929

配件及供应（示例）

• 底座：带加大安装高度的标准压机
• 不带配件的标准压机
• 带加大悬出量的标准压机

配件

• 带中心孔的定位板
• 压机底座 H 约 800 x W 690 x D 565 mm，可用机座元件调节
• 压机底座 H 约 700 x W 690 x D 565 mm，可用机座元件调节
• 用于侧向安装到压机底座的支撑工作台（左侧），高度可调
• 用于侧向安装到压机底座的支撑工作台（右侧），高度可调
• 气动行程计数器
• 用于定义触发的附加按键控制（例如：适用于受保护车间）
• 脚踏开关

滑台

• 重载滑台，机械式
• 重载滑台，机械式带锁销

夹具座

• 夹具座 约 H 160 x W 130 x D 58 mm（仅适用于悬出量加大的立柱）
• 夹具座 约 H 160 x W 130 x D 118 mm（仅适用于悬出量加大的立柱）

独特功能
无游隙可调的棱镜导向。夹件可向前拆卸，且不会损坏夹紧销钉。

特性 / 技术规格

• 压机类型：线性气动压机
• 操作方式：启动按钮或工具接触触发
• 悬出量：120 mm
• 安装高度可调：73 – 240 mm
• 行程：4 mm（使用安全工具时 5.9 mm）
• 压入力：12 kN
• 动力产生：气缸
• 工作压力：3 - 7.8 bar
• 定位孔：Ø10 H7
• 夹件：可拆卸夹件
• 导向：棱镜导向，可调无游隙
• 导向高度调节：手摇
• 导向部螺栓紧固力矩：90 Nm
• 气管连接：1/4"
• 标准色：RAL 7035
• 重量：42 kg
