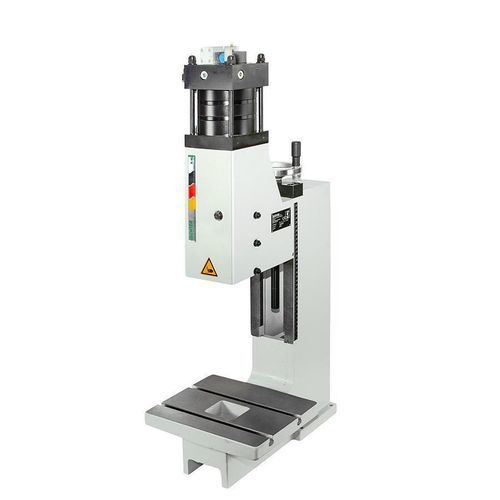

气动压机 20 LPL

肘杆带有控制踏板

概述
LPL 型气动连杆（撬杆）压机，额定压入力 20 kN。用于精密压装和组装，配备可拆卸夹具件与可无间隙调节的棱柱导向，适合重复性生产工序，并支持工具更换。

尺寸表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1161

附件 / 供货

• 标准压机（无附件）
• 开口（喉深）加大的标准压机
• 安装高度加大的标准压机
• 压机底座 H 约700 x W 690 x D 565 mm，可用机床支承件调节
• 侧面安装于压机底座的支撑台（左侧），高度可调
• 侧面安装于压机底座的支撑台（右侧），高度可调
• 气动行程计数器
• 用于规定触发的附加按钮控制（例如：适用于保护性车间）
• 脚踏开关
• 带中心孔的定位板
• 无法兰夹紧销
• 带法兰夹紧销
• 压机底座 H 约800 x W 690 x D 565 mm，可用机床支承件调节
• 重载滑动台，机械式
• 重载滑动台，机械式，带锁销
• 夹具支架 约 H 160 x W 130 x H 118 mm（仅用于加大悬臂的立柱）
• 夹具支架 约 H 160 x W 130 x H 58 mm（仅用于加大悬臂的立柱）

独特之处
可无间隙调节的棱柱导向确保防扭转的精确导向。夹具件可向前取出而不损伤夹紧销，便于换件与维护。

特性 / 技术规格

• 型号系列: LPL
• 额定压力量: 20 kN
• 操作方式: 启动按钮或由工具触点释放
• 悬臂长度: 160 mm
• 安装高度（可调）: 100 - 315 mm
• 行程长度: 4 mm（配安全工具时 5.9 mm）
• 压入力 / 额定压力: 20 kN / 7 bar
• 力产生方式: 气缸
• 工作压力范围: 3 - 7 bar
• 定位孔: Ø15 H7
• 夹紧件: 可拆卸夹具件
• 防扭导向: 棱柱导向，且可调无间隙
• 导向无间隙调节方式: 通过调节楔块
• 导向单元高度调节: 手摇曲柄
• 导向单元紧固螺栓扭矩: 120 Nm
• 连接软管: 1/4"
• 标准色: RAL 7035
• 重量: 96 kg
