气动压机 8 LPL

成形装配

产品概述

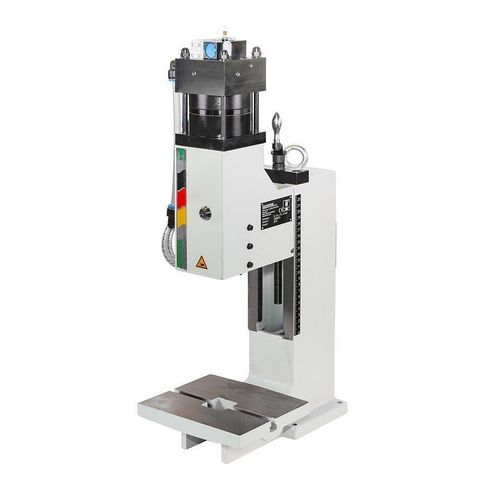

气动直线压力机 LPL 在 4 mm 行程（安全工装时 5.9 mm）下提供 8 kN 的压入力。适用于需要可调安装高度和精确导向的重复冲压、装配及成形作业。

尺寸表

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5.9)
• Ymax: 778

附件 / 供件（页面示例）

• 底座：标准不带附件的压力机
• 带加大通孔的标准压力机
• 带加高安装高度的标准压力机
• 脚踏开关
• 带中孔的定位板
• 可调节机床支撑件的压力机底座（约 H 800 x W 690 x D 565 mm）
• 可调节机床支撑件的压力机底座（约 H 700 x W 690 x D 565 mm）
• 用于侧面安装到压力机底座的支撑台（左侧），高度可调
• 用于侧面安装到压力机底座的支撑台（右侧），高度可调
• 气动行程计数器
• 用于定义触发的附加按钮控制（例如：保护车间）
• 重载滑板（机械）
• 带锁销的重载滑板（机械）
• 夹具支架变体（约 H 160 x W 130 x H 58 mm 和 H 160 x W 130 x H 118 mm）

独特之处
可无游隙调节的棱柱导向。夹紧件可向前拆卸而不会损坏夹紧销。安装：2x DIN 650 M8x10。

技术规格

• 压机类型：线性作用气动压机
• 操作方式：启动按钮或工装接触释放
• 悬伸：120 mm
• 安装高度可调：73 – 240 mm
• 压入力 / 功率行程 / 使用压力：8 kN / 7.8 bar
• 行程长度：4 mm（使用安全工装时 5.9 mm）
• 力的产生：气缸
• 工作压力：3 - 7.8 bar
• 定位孔：Ø10 H7
• 被夹件：可拆卸被夹件
• 防转导向：棱柱导向
• 导向无游隙可调：通过调整垫片
• 导向组件高度调节：手摇
• 导向组件紧固每颗螺钉（扭矩）：90 Nm
• 气源接口：1/4"
• 标准色：RAL 7035
• 重量：40 kg
