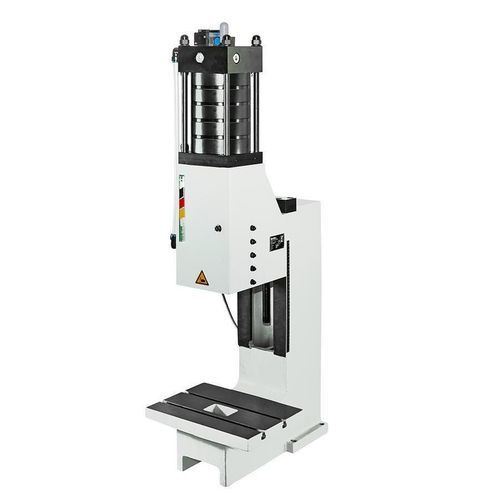

气动压机 56 LPL手动控制带有控制踏板直动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 控制类型
- 手动控制
- 其他特性
- 带有控制踏板, 直动, 横向装载/卸载设备
- 力度
56 kN
- 开口
最多: 370 mm
(15 in)最少: 120 mm
(5 in)- 行程
最多: 5.9 mm
(0.232 in)最少: 4 mm
(0.157 in)- 最大压力
最多: 7 bar
(102 psi)最少: 3 bar
(44 psi)- 重量
213 kg
(470 lb)- 总长度
95 cm
(37 in)- 总宽度
76 cm
(30 in)- 总高度
154 cm
(61 in)
产品介绍
产品类型
尺寸（尺寸表）
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4（5.9）
Ymax: 1540
附件 / 选项
底座
附件
滑台
夹具支架
独特/特殊功能
无间隙可调棱柱导向。夹紧件可向前拆下，不会损坏夹紧销。
技术规格
- 线性作用气动压力机
- 操作：启动按钮或由工装触点释放
- 动力来源：气缸
尺寸（尺寸表）
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4（5.9）
Ymax: 1540
附件 / 选项
底座
- 标准压力机，无附件
- 带扩大全口径的标准压力机
- 带扩展安装高度的标准压力机
附件
- 无挡圈夹紧销
- 带挡圈夹紧销
- 压力机底座约 H 约 800 x W 690 x D 565 mm，带机床支承元件可调
- 压力机底座约 H 约 700 x W 690 x D 565 mm，带机床支承元件可调
- 用于侧面安装到压力机底座的支撑台（左侧），高度可调
- 用于侧面安装到压力机底座的支撑台（右侧），高度可调
- 气动行程计数器
- 用于定义触发的附加按钮控制（例如：保护性车间）
- 脚踏开关
- 带中心孔的定位板
滑台
- 重载滑台，机械式
- 带锁定销的重载滑台，机械式
夹具支架
- 夹具支架约 H 160 x W 130 x H 58 mm（仅用于扩展悬臂立柱）
- 夹具支架约 H 160 x W 130 x H 118 mm（仅用于扩展悬臂立柱）
独特/特殊功能
无间隙可调棱柱导向。夹紧件可向前拆下，不会损坏夹紧销。
技术规格
- 压力机类型：线性作用气动压力机
- 操作方式：启动按钮或由工装触点释放
- 悬臂距：200 mm
- 安装高度可调：120 - 370 mm
- 行程长度：4 mm，使用安全工装时 5.9 mm
- 压入力 / 额定压力：56 kN / 6.5 bar
- 动力产生：气缸
- 工作压力：3 – 6.5 bar
- 定位孔：Ø25 H7
- 夹紧件：可拆卸夹紧件
- 防扭导向：棱柱导向
- 导向无间隙可调：通过调整楔片
- 导向单元高度调节：棘轮
- 导向单元紧固每螺钉扭矩：170 Nm
- 连接软管：1/2‘‘
- 标准颜色：RAL 7035
- 重量：213 kg
PDF产品目录
该产品还没有PDF产品手册
查看GECHTER的所有产品目录GECHTER 的其他产品
Linearacting pneumatic aided press LPL
