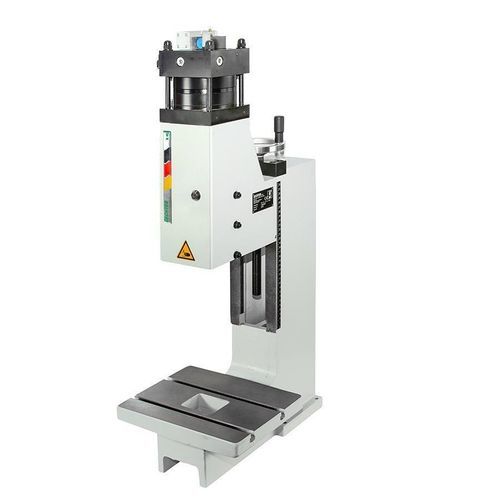

气动压机 13 LPL装配带有控制踏板直动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 功能
- 装配
- 其他特性
- 带有控制踏板, 直动
- 力度
13 kN
- 行程
最少: 4 mm
(0.157 in)最多: 5.9 mm
(0.232 in)- 最大压力
最少: 3 bar
(44 psi)最多: 7 bar
(102 psi)- 重量
94 kg
(207 lb)
产品介绍
概述
尺寸表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1101
附件与选项
独特之处
特性 / 技术规格
- 直动式气动压机，设计用于精密压装和装配作业。
- 操作方式：启动按钮或由工具接触释放触发。
尺寸表
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5.9)
Ymax: 1101
附件与选项
- 基座：标准压机，无附件
- 基座：喉深加大的标准压机
- 基座：安装高度加大的标准压机
- 压机底座 约 H 约 700 x W 690 x D 565 mm，可通过机床支承件调节
- 压机底座 约 H 约 800 x W 690 x D 565 mm，可通过机床支承件调节
- 用于侧面安装到压机底座的支撑台（左侧），高度可调
- 用于侧面安装到压机底座的支撑台（右侧），高度可调
- 气动行程计数器
- 用于定义触发的附加按钮控制（例如：适用于庇护工场）
- 脚踏开关
- 带中间孔的定位板
- 无凸缘夹紧销
- 带凸缘夹紧销
- 重载滑动台，机械式
- 带锁销的重载滑动台，机械式
- 夹紧支架 约 H 160 x W 130 x H 118 mm（仅适用于加大悬伸的支架）
- 夹紧支架 约 H 160 x W 130 x H 58 mm（仅适用于加大悬伸的支架）
独特之处
- 消隙可调的棱柱导向。夹紧件可向前拆卸，不会损坏夹紧销。
- 工作台固定：2x DIN 650 M8x10（示意）
特性 / 技术规格
- 压机类型：直动式气动压机
- 操作方式：启动按钮或由工具接触释放触发
- 悬伸：160 mm
- 安装高度可调：100 - 315 mm
- 行程长度：4 mm，使用安全工具时 5.9 mm
- 压入力 / 工作压力：13 kN / 7 bar
- 力的产生：气缸
- 工作压力：3 - 7 bar
- 定位孔：Ø15 H7
- 被夹工件：可拆卸夹件
- 防扭导向：棱柱导向
- 导向消隙可调：通过调整垫片
- 导向单元高度调节：手摇
- 导向单元紧固每颗螺钉的扭矩：120 Nm
- 连接软管：1/4"
- 标准颜色：RAL 7035
- 重量：94 kg
