电动螺丝刀控制设备 TPU-A3

带显示器处理和制造流程数据可视化调节

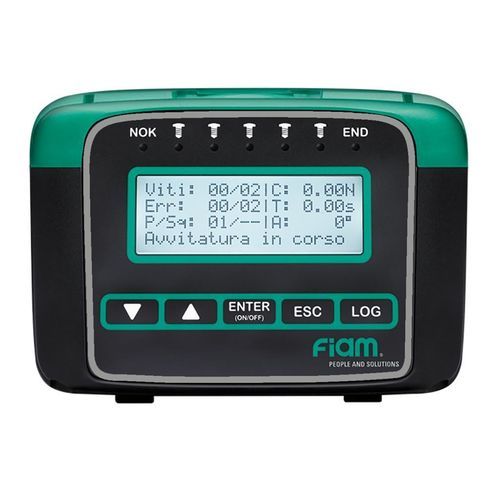

控制单元 TPU-A3
TPU-A3 控制单元用于管理配套的 eTensil 无刷电动螺丝刀，配备集成扭矩传感器和霍尔角度传感器，可实现扭矩与角度的电子检测，支持过程可追溯和在线校验。

主要能力

• 通过操作面板在工艺中调整扭矩参数。
• 每次拧紧结束显示：检测到的扭矩值、测得的角度值、OK/NOK 状态与拧紧时间。
• 通过监控周期参数检测工艺异常（如螺纹损坏或螺钉已预拧）。
• 可与 PLC 或外部设备通信并实现远程控制。
• Poka Yoke 功能：在装配过程中验证弹性垫、橡胶件等关键件的存在。
• 相位与系统状态报告，便于产线集成。

功能

• 8 个拧紧控制程序。
• 1 个可编程序列，最多 8 步。
• Retention 功能：程序间可编程等待间隔。
• 自动识别连接工具并完成设定。
• 螺钉计数用于 Poka Yoke 验证。
• 最小/最大拧紧时间控制 – Poka Yoke 系统。
• 可设定反拧速度。
• 双层密码保护，用于参数保护或完全锁定系统。
• 装置校准功能。
• 可选测量单位：Nm / Lb / In. / Kgf.cm。
• 语言选择：IT, EN, DE, FR, ES, TR。
• 串行通信（RS232）。
• 存储最近 99 次拧紧结果。
• 与工作站及外设接口。
• 通过 I/O 远程选择程序。
• 最小/最大拧紧角控制 – Poka Yoke 系统。
• “Program Source” 模式：管理外部设备触发的程序选择。

智能功能

• SMART THREAD：适用于自攻、自攻自钻等在最终扭矩低于成形扭矩情况下的拧紧场景。
• SMART SPEED：两阶段拧紧策略——在设定角度前高速运行，随后切换到较低速度以提高最终扭矩的精确性，提升在高刚性接合处的重复性。

附加特性

• 拧紧方向：顺时针或逆时针。
• 前照明 LED：亮度可调 0–100%。
• 软启动：可调加速斜坡，便于螺钉就位。
• 工具转速可在最小/最大范围内设定。

拧紧策略

• 扭矩控制。
• 扭矩控制并监测拧紧时间。
• 扭矩控制并监测拧紧角度。
• 扭矩控制并同时监测时间与角度。
• 角度控制并监测扭矩与时间。
• 时间控制并监测扭矩与角度（按时间拧紧）。
• 主导扭矩监测。
• 平均扭矩监测（滚动）。

特殊策略

• 预自动松开：设置松开角度并在随后的拧紧前暂停。
• 后自动松开：设置拧紧后松开角度及暂停时间。
• 按时间拧紧：通过设定拧紧时间控制深度而非扭矩。
• 智能扭矩编程：设定扭矩上限以自动停止循环，防止不安全情况并识别不合格。
• 主导扭矩：在螺纹角度上监测平均扭矩并设置可接受阈值；可显示峰值和/或平均扭矩。
• 平均扭矩监测（滚动）：基于角度的测试功能，用于组件完整性检查（如轴承）。

特性（概要）

• I/O 端口：8 输入 / 8 输出，可编程（21+22 种信号类型）。
• 7 个 LED 即时显示工艺状态。
• ESD 认证。
• 随附电源线。
• 电源：230 Vac ±10% 50–60 Hz（技术资料：100–240 Vac）。
• 延长质保：2 年或 1,000,000 次循环。

应用
适用于需要高精度拧紧和完整过程控制的工业场景。减少事后检验，支持生产线在线质量保证。

技术参数

• 型号：TPU-A3
• 代码：686200116
• 电缆长度：3 m
• 尺寸：L 185 x P 150 x H 105 mm
• 兼容工具/单元：eTensil E8CA...A
• Input：8
• 工作电压：32 Vdc
• Output：8
• 供电电压：100 - 240 Vac
• 类型：控制单元
• 重量：0.8 kg
