吸收电流扭矩控制电动螺丝刀 eTensil E8CC series

有线直线型带制动离合器

类别
直型无刷电动螺丝刀，电流式力矩/角度控制

产品说明

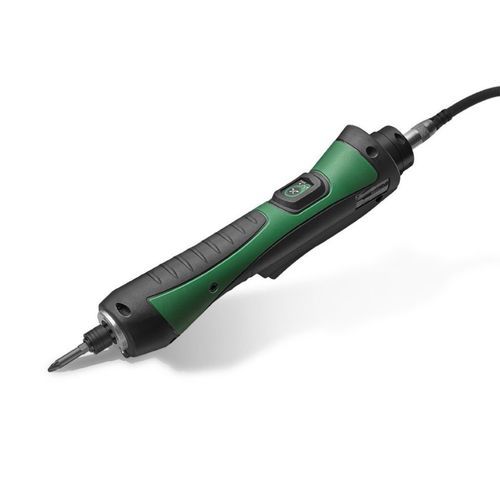

E8CC2A-2000由Fiam在意大利设计制造，面向工业装配线的手持无刷电动螺丝刀。转矩通过电机电流测量推导，角度由内置霍尔传感器检测。可通过连接的电源/控制单元（TPU-C1 或 TPU-C3）在装配过程中调整转矩和角度参数。

人体工学与安全
拨杆启动只需9 N的触发力，可减少操作员疲劳。反转按钮同时作为多功能编程键并配有指示灯。可双手使用的人体工学手柄适用于较小手型，包覆柔软绝缘材料，靠近拧紧点布置以便定位。

Pick & Place 准备
前端预留安装螺钉吸头（需单独订购）。与SSU真空泵配合支持Pick & Place自动化。

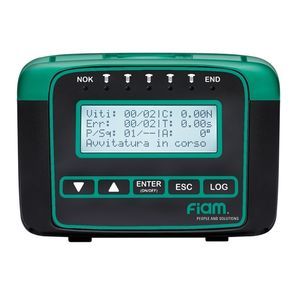

系统基本功能（螺丝刀 + TPU-C1）

• 1个程序用于控制紧固过程
• 工具自动识别与即刻配置
• 显示 OK/NOK、以 Nm 表示的力矩值及紧固时间
• 通过 LED 显示序列与螺钉计数（Poka Yoke）
• 转速可在最小/最大范围内调节
• 顺/逆时针拧紧；可启/禁倒拧
• 可编程软启动（加速斜坡）
• 通过紧固时间监控检测工艺异常（攻牙失效、已拧紧的螺钉等）
• 可存储最近 99 次紧固数据
• 支持远程控制并可与 PLC / 工位接口
• I/O 8 + 8 自由可编程

高级功能（示例）

• SMART THREAD：用于自攻/自攻丝/自钻螺钉或最终转矩低于成形转矩的场景
• SMART SPEED：两阶段速度策略 — 在设定角度前高速，随后以控制速度保证精度
• S.R.O. – Smart Range Optimizer：根据所选转矩自动识别最合适的终速区间

拧紧策略

• 力矩控制
• 带周期时间监控的力矩控制

系统附加功能（螺丝刀 + TPU-C3）
包含 TPU-C1 的所有功能，并新增：

• 8 个紧固过程控制程序
• 1 个可编程序列，最多 8 步
• 显示检测到的角度值、OK/NOK 状态、力矩值和紧固时间
• Min/Max 紧固时间与 Min/Max 紧固角度控制（Poka Yoke）
• I/O 8 + 8 自由可编程（扩展信号类型）
• Retention：程序间可编程等待间隔

周期相关功能

• PRE-AUTO-UNSCREW 与 POST-AUTO-UNSCREW：可配置退螺角度与暂停时间
• 定时拧紧：按时间停止以实现高度控制（非按力矩）

特性

• 4 种启动模式（由控制单元选择）：拨杆、按压、拨杆+按压、卡锁拨杆+按压
• 前端预留螺钉吸头安装位置
• 工作区 LED 照明
• 随附连接电缆
• 快换夹头（内六角 1/4"）
• ESD 认证
• 延保：24 个月或 1,000,000 次循环

应用
适用于需要高度生产柔性、批次与螺钉类型多样的工业生产环境；适合自动化或半自动化装配线。

技术规格

• 型号：E8CC2A-2000
• 参考号：111712100
• 力矩范围 (Nm)：0.3 ÷ 2
• 空载转速范围 (rpm)：300 ÷ 2000
• 附件接口：内六角 1/4"
• 尺寸 (mm)：Ø 39 x L 275
• 启动方式：Programmable
• 电缆长度 (m)：3
• 重量 (Kg)：0.76
• 手柄：STRAIGHT
• 可逆性：Reversible
• 拧紧技术：电流式力矩/角度控制
• 供电电压 (Vac)：100 - 240
• 工作电压 (Vdc)：32
• 兼容单元：TPU-C1 / TPU-C3
