紧固监控单元 TPU-M1

速度机器状态扭矩

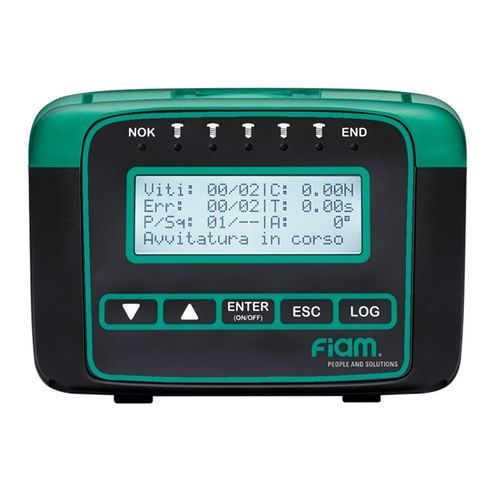

TPU-M1 监控单元
TPU-M1 监控单元用于监测并管理组合紧固工具的功能。针对 eTensil 无刷电动螺丝刀及带机械离合和自动停机的紧固电机设计，为工具提供电源，并为工业装配线提供可编程的过程控制与数据通信功能。

基本功能

• 自动识别所连接的工具并立即根据其参数配置，避免初始设置错误
• 显示：OK/NOK 结果、紧固时间和值角度
• 螺钉计数，作为 Poka Yoke 验证功能
• 检测工艺异常（例如：螺纹损坏或螺钉已预先拧紧）
• 最多存储 99 次紧固操作
• 可与 PLC 及生产线其他设备通信；支持远程管理
• 处理关键接头情况（例如：可挠密封件、橡胶件）

编程 — SMART PRO EVO
单元上可直接配置多种功能，实现快速、直观的参数设定。

启动模式

• 杠杆启动
• 按压启动（Push-to-start）
• 杠杆 + 按压
• “卡位杠杆” + 按压（手枪型仅支持按压启动；配合紧固电机时支持远程启动）

附加控制

• 异常时的启动锁止
• 前置照明 LED，用于工作区照明
• 反拧功能：可启用/禁用，且可设置反拧速度
• 软启动：可调加速斜坡以利于螺钉啮合
• 工具转速：在最小/最大范围内可配置

预自动反拧 / 后自动反拧 / 时间控制紧固
预自动反拧：可设置反拧角度及反拧与随后紧固之间的间隔（适用于连接器操作）。后自动反拧：可设定反拧角度及紧固结束后反向启动前的停顿时间。时间控制紧固：通过设定紧固时间控制循环，以实现按深度紧固而非按定义扭矩紧固。

紧固策略

• 机械离合扭矩控制
• 机械离合扭矩控制并监测紧固时间
• 角度控制并监测紧固时间
• 时间控制（Stop-by-time）

产品特性

• 8 个程序用于控制紧固过程
• 1 个可编程序列，最多 8 个步骤
• Retention：程序间可编程等待间隔
• I/O 端口：8 输入 / 8 输出，支持 21 + 22 种信号类型
• 7 颗 LED 即时显示过程状态
• 串行通信（RS232）
• 语言选择：IT、EN、DE、FR、ES、TR
• ESD 认证
• 随附电源线
• 电源：100–240 Vac（工作电压 230 Vac ±10% 50–60 Hz）
• 延长保修：2 年或 100 万次循环

应用
作为工业 4.0 解决方案，TPU-M1 可与工厂管理系统互联以交换数据，并通过云平台实现紧固过程的远程可视化、控制与管理。

技术规格

• 型号：TPU-M1
• 编码：686200109
• 电缆长度 (m)：3
• 尺寸 (mm)：L 185 x P 150 x H 105
• 适用于工具/单元：eTensil E8C... / E8MC...
• 输入：8
• 工作电压 (Vdc)：32
• 输出：8
• 供电电压 (Vac)：100 - 240
• 类型：监控单元
• 重量 (Kg)：0.8
