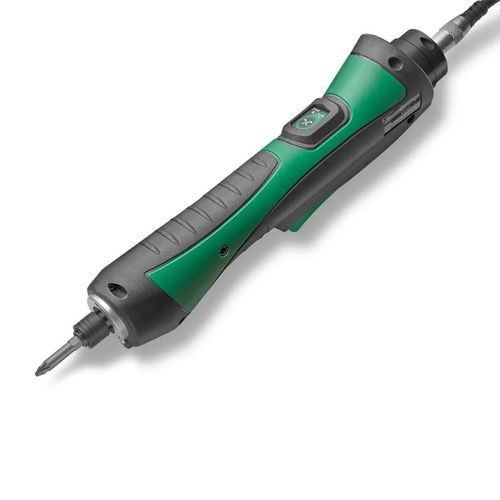

有线电动螺丝刀 eTensil E8CA series

直线型带制动离合器无刷

直式电动螺丝刀，内置传感器实现扭矩/角度控制

概述
由 Fiam（意大利）设计制造的无刷电动螺丝刀。内置扭矩传感器与霍尔传感器，可实现高分辨率的扭矩与角度测量，适用于需要过程控制与可追溯性的生产线。

扭矩精度
±5%（Cm 和 CmK ≥ 1.67）。

螺丝刀 + TPU-A3 控制单元（系统功能）

• 8 个程序用于控制紧固过程
• 1 个可编程序列，最多 8 步
• 自动识别工具并自动配置
• 显示：状态 OK/NOK
  • 扭矩值（Nm）
  • 角度值
  • 紧固时间
• 通过 LED 显示紧固顺序
• 螺丝计数（Poka Yoke）
• 工具转速在允许范围内可调
• 前置 LED 照明，可调亮度
• 反向松动功能：可启/禁，速度可设
• 软启动：可调加速时间
• 通过紧固时间监控检测异常（过丝或已紧固螺钉）
• 存储最多 99 次紧固记录（过程统计）
• 可与 PLC 接口并支持远程管理
• SMART THREAD 适用于自攻/自攻钻螺钉
• SMART SPEED：两阶段速度策略以提高精度
• 参数化功能，多种应用场景可用
• 8 + 8 可编程 I/O（21 + 22 类信号）
• Smart Pro 编程用于周期末/异常管理
• 最小/最大紧固角度控制 – Poka Yoke 系统
• 在每个周期结束显示角度、紧固时间和扭矩值

特殊功能

• 预自动松动（PRE-AUTO UNTIGHTENING）：可设定松动角度及松动后与下一次紧固之间的间隔（适用于连接器作业）
• 后自动松动（POST-AUTO UNTIGHTENING）：可设定在紧固结束后左转前的松动角度与等待时间
• 按时间停止紧固（STOP-BY-TIME）：按高度/时间停止，而非按扭矩

主导扭矩与监控

• 主导扭矩（PREVAILING TORQUE）：监控在螺纹角度范围内检测到的平均扭矩，设定可接受阈值；最终目标扭矩按设定值加上检测到的平均扭矩以补偿摩擦损失
• 平均扭矩监控（ROLLING）：测试功能，可根据角度策略显示并验证工件上的平均扭矩

紧固策略

• 扭矩控制
• 扭矩控制并监控角度
• 扭矩控制并监控时间
• 扭矩控制并监控时间与角度
• 角度控制并监控扭矩
• 按时间控制并监控扭矩（按时间紧固）
• 主导扭矩控制
• 平均扭矩监控（滚动）

特点

• 起动方式：杠杆（触发压力 9 N）
• 前端预留安装螺丝吸头
• 前方工作区域 LED 照明
• 随附连接电缆（3 m）
• 快速换夹头（内六角 1/4"）
• ESD 认证
• 扭矩值性能证书（有效期 1 年）
• 延长保修：2 年或 1,000,000 次循环

人机工程学与使用
触发力低（9 N），降低操作人员负担。可逆按钮用于多功能编程并带状态 LED。直式符合手柄适合左右手操作，针对手小的操作员设计并有防滑颈圈。

应用
适用于需要严格过程控制和追溯的工业领域，可减少后续检查，优化生产时间和成本。

技术参数

• 型号：E8CA1A-2000
• 编码：111712196
• 扭矩范围：0.3–1.2 Nm
• 空载速度范围：200–2000 rpm
• 附件接口：内六角 1/4"
• 握把：直式
• 电缆长度：3 m
• 兼容控制单元：TPU-A3
• 尺寸：Ø 39 x L 257 mm
• 工作电压（Vdc）：32
• 供电（Vac）：100–240
• 重量：0.81 kg
