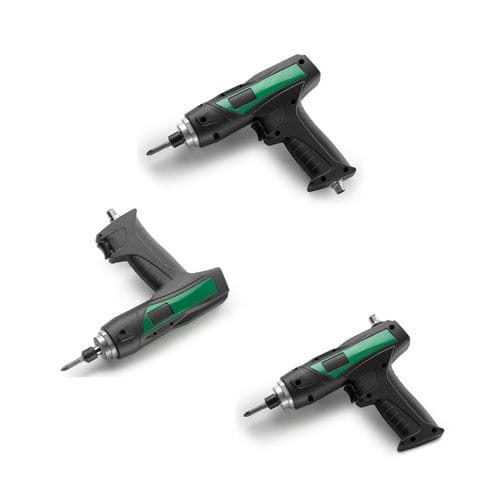

有线电动螺丝刀 eTensil E8CC AP series

枪式无刷吸收电流扭矩控制

产品概述
由Fiam（意大利）设计制造的无刷手枪型电动螺丝刀。体积紧凑、精度高，适用于工业装配线并支持Industry 4.0集成，适配多种螺钉类型和批次变动的生产需求。

力矩与角度的检测方式
力矩通过测量电机吸收电流获得；角度由内置霍尔传感器检测。通过配套控制器（TPU-C1或高级TPU-C3）上的参数，可在装配周期内调整力矩。

人机工学与可用性
前向手枪式握把设计，支持左右手操作，外形适合较小手型。防滑握把材料改善手持稳定性并提供热绝缘。可逆按钮支持多功能编程，6颗LED指示拧紧过程状态。

系统基础功能：螺丝刀 + TPU-C1 控制单元

• 1个程序用于控制拧紧过程
• 工具自动识别并即时配置
• 显示：OK / NOK、力矩值（Nm或其他单位）、拧紧时间
• 通过LED显示已拧螺钉的顺序
• 螺钉计数（Poka Yoke）
• 工具转速可在最小/最大范围内设置
• 反向拆卸：可启用/禁用，速度可调
• 软启动：可调加速时间
• 通过时间控制检测加工异常（如过拧、已拧螺钉）
• 最多存储99次拧紧记录（工艺统计）
• 可与PLC等设备关联并支持远程管理
• 功能参数化以适应多种应用
• 8 + 8 可编程I/O（9 + 11 种信号类型）
• Smart Pro 编程用于周期结束/异常管理
• Industry 4.0：与工厂管理系统互联

特殊功能

• SMART THREAD：处理自攻、自攻钻等螺钉，或最终扭矩低于成型扭矩的场景
• SMART SPEED：两段式速度策略（到达设定角度前高速，随后以预设速度保证精度）
• S.R.O. – Smart Range Optimizer：根据设定扭矩和连接的螺丝刀型号自动识别最合适的最终速度范围，降低过扭误差并提高质量

系统扩展功能：螺丝刀 + TPU-C3 控制单元
在TPU-C1功能基础上，TPU-C3提供：

• 8个程序用于过程控制
• 1个可编程序列，最多8步
• 最小/最大拧紧时间控制 — Poka Yoke
• 最小/最大拧紧角度控制 — Poka Yoke
• 显示：OK / NOK、扭矩、时间、角度
• 8 + 8 可编程I/O（21 + 22 种信号类型）
• Retention：程序间可编程等待间隔

TPU-C3 额外能力

• PRE-AUTO UNTIGHTENING：设置预卸角度及卸与再次拧紧间的暂停（例如电器连接器作业）
• POST-AUTO UNTIGHTENING：可设定卸角和拧紧结束后左旋启动前的暂停时间
• STOP-BY-TIME：按深度/时间拧紧，不定义扭矩

额外拧紧策略（TPU-C3）

• 扭矩控制
• 扭矩控制并监控拧紧时间
• 扭矩控制并监控拧紧角度
• 扭矩控制并同时监控时间与角度
• 角度控制并监控扭矩与时间
• 时间控制并监控扭矩与角度（按时间停止）

特性

• 随附连接电缆（3 m）
• 快速换头（1/4" 内六角）
• ESD 认证
• 延长保修：2 年或 1,000,000 个循环

应用
适用于需要高生产灵活性的工业生产环境：可适应批次差异及多种螺钉类型。

技术参数

• 型号：E8CC2APT-2000
• 代码：111712181
• 扭矩范围 (Nm)：0.3 ÷ 2
• 扭矩范围 (Lb)：2.6 ÷ 17.7
• 空载转速范围 (rpm)：300 ÷ 2000
• 辅助连接：1/4" 内六角
• 电缆长度 (m)：3
• 兼容控制器：TPU-C1 / TPU-C3
• 尺寸 (mm)：L 196 x H 177 x Ø 44
• 握把：上供料式手枪握把
• 工作电压 (Vdc)：32
• 供电电压 (Vac)：100 - 240
• 可反转：支持
• 启动方式：按键启动
• 拧紧技术：通过电流检测实现扭矩/角度控制
• 重量 (Kg)：0.67
